SM2, RS-485 MODBUS- Modul für 4 Analogeingänge 4 Stromeingänge 0/4-20mV / 20-50VAC/DC

SM2, RS-485 MODBUS- Modul mit 4 Analogeingängen

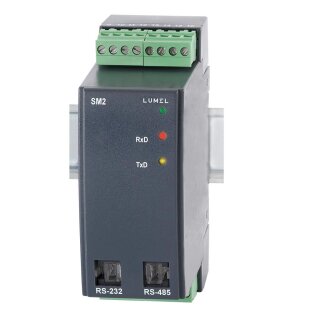

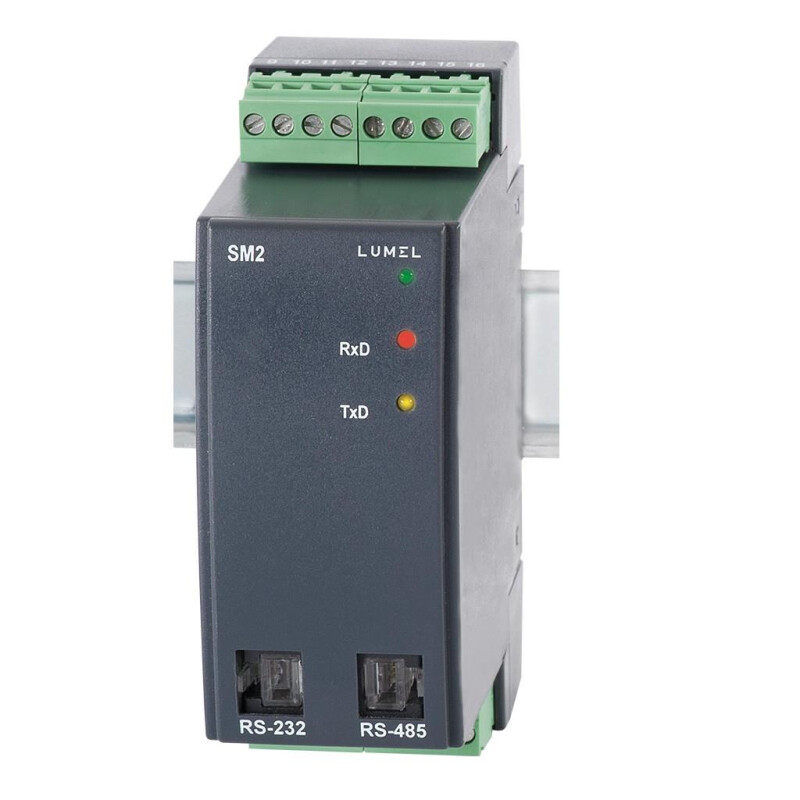

Das 4- Kanal- Modul SM2 von LUMEL mit Analogeingängen wurde entwickelt, um Normsignale, Widerstands- oder Temperatursignale in digitale Daten umzuwandeln und diese über die RS-485 oder RS-232- Schnittstelle mithilfe des MODBUS- Protokolls zugänglich zu machen.
Die Messungen werden unabhängig voneinander in den vier Kanäle ausgeführt. Die RS-485- und RS232- Schnittstellen- Ausgänge sind galvanisch von den Eingangssignalen und der Versorgungsspannung getrennt. Die Programmierung des Moduls ist über die RS-485- oder RS-232- Schnittstelle mithilfe der kostenlosen eCon- Software möglich.

Zum Lieferumfang des SM2- Moduls gehört ein Schnittstellenkabel zur Verbindung des Moduls mit einem Computer (RS-232 mit D9- Stecker).

Das SM2- Modul ermöglicht folgende Funktionen:

• Mathematische Operationen auf und zwischen den Messkanälen
• Umformung von gemessenen oder berechneten Werten anhand individueller linearer Kennlinie
• Speicherung von Minimal- und Maximalwerten für beide Kanäle
• Programmierung der Messwert- Mittelung
• Programmierbare digitale Filter, unabhängig für jeden Kanal
• 2 programmierbare Open-Collector- Alarmausgänge
• Unterstützung der RS-485- und RS232- Schnittstellen im MODBUS- Protokoll in ASCII und RTU

Technische Daten:
Eingänge (bei Bestellung auswählen!):
    * 4 Spannungseingänge: 0-10V
    * 4 Stromeingänge: 0/4-20mA
    * 2 Spannungseingänge 0-10V und 2 Stromeingänge 0/4-20mA
    * 4 Pt100- Temperaursensor- und Widerstands- Eingang <400 Ohm
Ausgang: RS-485- Schnittstelle für MODBUS ASCII/RTU
Versorgungsspannung: 85-253VAC/DC oder 20-50VAC/DC (bei Bestellung auswählen!)

.
