SOLT-PRE-F mit weiblichem SMA- Schraubverbinder, Zubehör für den PicoVNA 106, 6GHz Vektor- Netzwerkanalysator.
Kalibrierstandards haben eine besondere Bedeutung für die Gesamtleistung eines VNA. Daher empfehlen wir Ihnen, ihr Zubehör sorgfältig auszuwählen. Standars sind oft die schwächsten Glieder einer VNA- Messung und tragen trotz ihrer hohen Kosten im Allgemeinen zur Messunsicherheit bei. Bei den geringsten Unsicherheiten können die Kosten erheblich sein und Messungen können durch scheinbar geringfügige Schäden oder Abnutzung beeinträchtigt werden. Aus diesem Grund haben viele Kunden sowohl Premium- Artikel für Kalibrier- Referenz- oder Messstandards als auch Standardartikel als Arbeits- oder Übertragungsstandards.

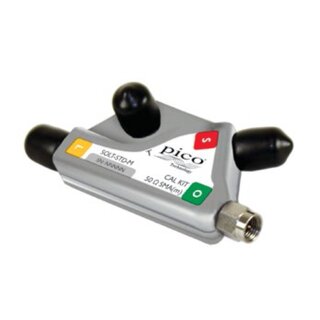

Pico Technology bietet auch zwei Sorten von 50 Ohm- SOLT (Short, Open, Load and Thru)- Kalibriersets, vierteilig mit fünf Anschlüssen, sowohl mit männlichen als auch mit weiblichen Schraubverbindungen an. Alle Sets haben hochleistungsfähige, eng tolerierte Edelstahl - Schnittstellenanschlüsse. Die Sets werden als zusammengebautes " Y-" SOLT mit fünf Anschlüssen geliefert, entweder männlich oder weiblich.
Sie können für den individuellen gebrauch oder zu Reparaturzwecken demontiert werden, sollte mal ein Kalibrierstandard beschädigt werden. Jeder SOLT wird mit rückführbaren Kalibrierdaten geliefert, die mit der Seriennummer des Sets verbunden sind, und er wird in einem Schutz- Tragekoffer geliefert.
Technische Daten:
|
Gerät:
|
Werte:
|
Frequenz (GHz):
|
|
"Load"
Unkorrigierte Rückflussdämpfung:
Korrigierte Rückflussdämpfung1:
|
> = 30 dB
> = 26 dB
> = 46 dB
> = 43 dB |
< = 3
> 3
< = 3
> 3 |
|
"Open"
Rückflussdämpfung:
|
< = 0,15 dB
< = 0,2 dB |
< = 3
> 3 |
|
"Short"
Rückflussdämpfung:
|
< = 0,2 dB
< = 0,25 dB |
< = 3
> 3 |
|
"Through"- Adapter
Einfügungsdämpfung:
|
< = 0,15 dB |
< = 6 GHz |
...........................................................................................................................................................................................................................................................................................................................................................................
Zusammenstellung 1: Universal
Um eine optimale Gesamt- Testeffizienz und Testunsicherheit bei einer Kombination von Single- oder Dual-Port- Testanwendungen beider Geschlechter zu erreichen, empfehlen wir diese Konfiguration mit einfügbaren Testkabeln und Kalibrierstandards sowie die Verwendung zusätzlicher Testport- Adapter. Alle Kalibriermodi stehen dann über die Testleitungs- Ports oder die angepassten Test- Ports zur Verfügung.
Zusammenstellungen 2 bis 5: Geschlechtsspezifisch und Portnummern- spezifisch
Die folgenden Konfigurationen werden empfohlen, wenn Wert auf einen bestimmten DUT- Port doer eine bestimmte Messanordnung gelegt wird.
