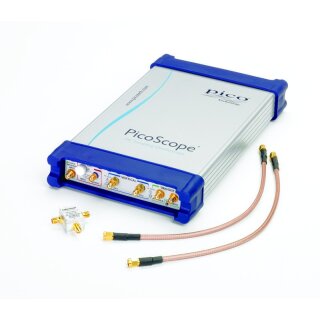

PicoScope 9321-20 Set, 2- Kanal-, 20 GHz-, 16 Bit- Sampling- Oszilloskop mit Taktrückgewinnung und optischem Eingang

Artikelnummer: PQ092
Kategorie: USB- Oszilloskope
Hersteller: Pico Technology

Sampling Oszilloskop

2- Kanal

16 Bit

20GHz

Takt- Rückgewinnung

optischer Eingang

30.910,25 €

inkl. 19% MwSt.

Vor. Lieferzeit: ca. 1 Woche
: 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen

PicoScope 9321-20 Set, 2- Kanal-, 20 GHz-, 16 Bit- Sampling- Oszilloskop mit Taktrückgewinnung und optischem Eingang

Sampling Oszillloskop- Set für Signalintegritäts- Messungen und Charakterisierung von HF- Komponenten, SERDES- Geräten, Kabeln, Leiterplatten und Steckverbindungen.

20 GHz Bandbreite, 17,5 ps Übergangszeit
0,064 ps Zeitintervall- Auflösung, Jitter < 2,0ps effektiv + 20ppm Verzögerung
16- Bit Auflösung und Rauschen < 2,0mV eff
2,5 GHz Trigger- Bandbreite oder 14 GHz vorgeteilte Trigger- Bandbreite
Branchenführende effektive Abtastrate von 15 TS/s, Bahnlänge bis zu 32 kS
Integrierter Signalgenerator: Puls, PRBS NRZ, PRBS RZ, 500 MHz Takt, Mäander, Trigger aus
Augendiagramm, Augenlinie, Histogramme und Maskentest bei seriellen NRZ- und RZ- Daten
PicoSample^TM 3- Software für Windows XP (SP2) / Vista / 7 / 8, 16 oder 32 Bit mit Active X- Kontrollinterface

Klein genug, um direkt angeschlossen oder neben dem Prüfling eingesetzt zu werden, sind die Sampling- Oszilloskope von Pico extrem leistungsfähige und kostengünstige Messgeräte für Hochgeschwindigkeits-, digitale, Kommunikations-, HF- und Mikrowellen- Anwendungen.

Sampling- Oszilloskope erreichen eine bessere Zeitauflösung und Bandbreite als ihre herkömmlichen Oszilloskop- Pendants. Sie tun dies durch langsamere Signalabtastung, aber direkt an der Eingangsbuchse. Ein Sampling- Oszilloskop baut eine Kurvenform- Anzeige auf, wenn sich das Eingangssignal wiederholt und ist nicht für Single Shot- Anwendungen geeignet. Die wahre Stärke eines Sampling- Oszilloskops zeigt sich, wenn die zu messenden Signale ein sich wiederholendes oder zyklisches Muster haben oder eine stetige Datenrate.

Sampling- Oszilloskope haben typischerweise eine hohe Auflösung, eine Eingangs- Impedanz von 50 Ohm und einen einzigen Gain- Bereich. Aktive Tastköpfe und externe Dämpfungsglieder werden hinzugefügt, um Messungen mit hoher Impedanz und einem größeren Dynamikbereich zu erreichen.

Download für weitere Details:

Video- Einführung PicoScope 9321 Set- Sampling Oszilloskope (englisch)

PicoScope 9300 Broschüre (englisch, 5MB)

Große Leistung aus minimierten Gehäusen

Trigger- Rate bis 14 GHz
Zeitauflösung hinab bis 0,064 ps
Schnellster verfügbarer Kurvenform- Aufbau!

Mit der schnellsten am Markt erhältlichen Abtastrate werden die mit den Pico- Oszilloskopen abgetasteten Kurvenformen und Nachleucht- Anzeigen dreimal schneller erfasst als mit Sampling- Oszilloskopen des Wettbewerbs, die oft großvolumig sind und das Dreifache kosten.

Mit ihrem leistungsstarken und einzigartigen Trigger-, Hold-Off- und Erfassungsfunktionen können die Sampler von Pico sich mit minimalem Jitter auf Merkmale von sich wiederholenden Signalen einrasten. Alle Modelle verfügen über Trigger- Vorteiler (Frequenzteiler) für eine Triggerung bis zu 14 GHz, während die umfassenden Erfassungsmodi, Triggermodi und Zeitbasis- Bereiche Frequenzen von unter 100 Hz bis zu einer effektiven Abtastrate von 15 TS/s anzeigen können!

Leistungsstarke und einfach zu bedienende, übersichtliche Software

Flexible Bedienelemente- Menü- Benutzeroberfläche
zum Zoomen auf dem Display klicken und ziehen
Informative Farbdichte- Profilierung
Histogramme und numerische Statistiken

Typische Anwendungen:

Telekommunikations- und Radartests, Service und Fertigung
Prüfung von Faseroptik, Transceivern und Lasern
HF- Mikrowellen und Gigabit- Digitalsystem- Messungen
Radarbänder I, G, P, L, S, C, X, Ku
Präzisions- Timing und Phasenanalyse
Design und Charakterisierung digitaler Systeme
Augendiagramm, Maske und Grenzwertttest bis 10 Gbit/s
Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0
TDR/TDT- Analyse von Kabeln, Steckverbindern, Backplanes, Leiterplatten und Netzwerken
Halbleitercharakterisierung

Denken Sie daran: Der Preis, den Sie für Ihr PicoScope Sampling- Oszilloskop zahlen, ist der Preis, den Sie für alles zusammen zahlen - wir berechnen Ihnen keine Gebühren für Softwarefunktionen oder Updates!

Die mitgelieferte PicoSample^TM- Software für Windows präsentiert eine vom Benutzer konfigurierbare, intuitive Benutzeroberfläche auf Windows XP, 7 oder 8 Plattformen und allen unterstützten Anzeige- Auflösungen.

Umfassende Bedienelemente werden in leicht zugänglichen Menüs auf beiden Seiten des Kurven- Anzeigebereichs dargestellt. Sie können die Bedienelemente, die Sie brauchen, auswählen und den Rest auszublenden, um Unordnung zu verringern.

Mehrspuren- Fenster unterstützen Farbe- oder Dichte- Profilierung, vertikale oder horizontale Histogramme und 138 vordefinierte Kurven-, Augen- und statistische Messungen, bis zu zehn gleichzeitig tabelliert.

167 Standard- serielle Datenkommunikations- Masken sind mit Benutzer- Marge, Bearbeitung und benutzerdefinierter Masken- Zusammenstellung enthalten.

61 mathematische Funktionen für die Kurven können über Tasten oder einen Formel- Editor angewendet werden.
