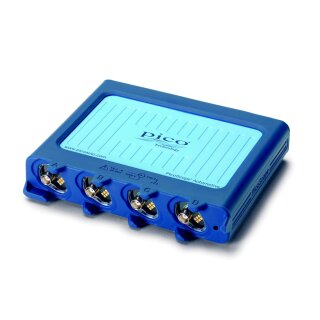

PicoScope 4425A, 4- Kanal- KFZ- Diagnose- Oszilloskop einzeln (nur das Oszilloskop + Software)
Pico Oszilloskope werden von vielen Vertragswerkstätten und unabhängigen, freien Werkstätten verwendet, da dem PicoScope mehr Vertrauen entgegengebracht wird als jedem anderen Messsystem, weil es den Werkstätten die Leistungsfähigkeit, das notwendige Know-how und die Unterstützung bietet, um bei den meisten Fahrzeugfehlern schnell die Lösung zu finden und diese zu dokumentieren. Wenn Sie ein PicoScope kaufen, profitieren Sie von mehr als 25 Jahren Investition in die weltbesten KFZ- Diagnoseoszilloskope. Gegenüber den bisherigen PicoScope- Diagnoseoszilloskopen haben die neuen Geräte nun eine PicoBNC+TM- Schnittstelle für jeden Kanaleingang, um neue Funktionen hinzuzufügen, die das beste Produkt noch besser machen.
Die einzigartigen Funktionen, die die neuen Diagnose- Werkzeuge haben, sind echte Vorteile im Vergleich zu anderen Oszilloskopen und bieten den Technikern wesentliche Erleichterungen:
-
PicoBNC+ Sondenerkennung verbessert die Einrichtung des Oszilloskops, was Zeit spart, Fehler reduziert und es neuen Anwendern ermöglicht, schneller als mit anderen Oszilloskopen Vertrauen und Sicherheit zu gewinnen.
-
PicoBNC+ bestromte Sonden verbessern die Gerätewartung, was bedeutet, dass die Sonden immer einsatzbereit sind (keine leeren Batterien mehr!), ohne dass die Verwendung der Stromzangen für Langzeitmessungen durch die Batterie begrenzt wird.
-
PicoBNC+ Softwaresteuerung verbessert die Sondeneinrichtung, die eine automatische Nullstellung der Stromzangen und anderer Sonden ermöglicht, falsche Einstellungen der Sondenschalter vermeidet und die Sondeneinrichtung für den Anwender vereinfacht.
-
Kanalstatus-LEDs erleichtern die Unterstützung für den Techniker, da er klar erkennen kann, welche Sonden mit welchem Kanal verbunden werden müssen und welche Kanäle aktiv sind.
- Sonden-Vertauschschutz (mit Automotive PicoScope 7) verbessert die Anschlusssicherheit, wodurch die Möglichkeit einer versehentlichen falschen Installation oder Messung vermieden wird.
-
PicoBNC+ Widerstands-Messsonden verbessern die Messoptionen und bieten zuverlässige dynamische Tests, wenn nur Widerstandsspezifikationen verfügbar sind, sowie die Überwachung von Widerstandsänderungen in Echtzeit (Wackeltest).
-
Pico BNC+ Temperatur-Messsonden verbessern die Messoptionen, die den Zusammenhang von Fehlern der Temperatur und der Leistung von Klimaanlagen zur Zeitachse ermöglichen.
Zusätzlich zu den neuen Funktionen bieten die PicoBNC+ Oszilloskope weiterhin die Vorteile der bisheringen PicoScope- Diagnosegeräte:
-
ConnectDetect™ verbessert die Verbindung der Komponenten, was Ihnen die Gewissheit gibt, dass Sie eine gute Messsondenverbindung hergestellt haben.
-
Höherer Spannungseingangsbereich (±200V) verbessert die Flexibilität des Oszilloskops, was Zeit spart, da weniger Spannungsteiler erforderlich sind (z.B. für Injektorspannungen), und das Gerät gegen versehentlichen Anschluss an höhere Spannungen geschützt ist
-
Potentialfreie Eingänge verbessern die Messoptionen und bieten sichere, rauscharme Messungen, bei denen keiner der Eingänge gegen Masse geschaltet ist und ermöglichen Spannungsabfallmessungen mit einem einzelnen Kanal.
-
Hohe Abtastrate (bis zu 400MS/s) verbessert die Diagnosefähigkeit und ermöglicht es Ihnen, die modernsten Systeme zu testen, Wellenformen in hoher Detailgenauigkeit zu sehen und alle wichtigen Signalabweichungen zu erkennen.
-
Hohe Vertikalauflösung (12-Bit) verbessert die Messauswertung und liefert Wellenformen in hoher Präzision und ohne die Verfälschungen, die durch niedrige Auflösungen entstehen.
-
USB- Anschlussmöglichkeit verbessert die Systemkonfiguration und bietet den Technikern Mobilität und Komfort bei zuverlässigem Betrieb in allen Arbeitsumgebungen.
-
Erweiterte Trigger verbessern die Messoptionen, die es ermöglichen, sporadisch auftretende Fehler und schnell ausgelöste Störungen zu erfassen.
-
Erweiterte Filterfunktion (Hardware and Software) verbessert die Messauswertung und ermöglicht es Technikern, Signalrauschen zu entfernen oder zu reduzieren, das die darunter liegende Signalwellenform überlagern könnte.
-
Hardware- Frequenzmessung verbessert die Messoptionen, die eine Echtzeit- Ansicht der in frequenzmodulierten digitalen Signalen kodierten Informationen, wie z.B. die von einem digitalen Luftmengenmesser, bieten.
-
Große Speicherkapazität (250 Millionen Abtastungen) verbessert die Messoptionen, die lange Aufnahmezeiten ermöglichen, die zur Erfassung sporadischer Fehler erforderlich sind.
-
Rechenkanäle verbessern die Messauswertung, indem sie den Technikern eine automatische Verarbeitung der Daten ermöglichen, um die für sie nützlichen Informationen, wie Leistung oder Drehzahl separat anzuzeigen.
-
Messwertlinien und Lineale verbessern die Messauswertung und ermöglichen es den Technikern, Kurbelwinkel und andere phasenbezogene Signale innerhalb zyklischer Kfz- Signale zu messen.
-
Kostenlose Software- Upgrades verbessern die Zukunftssicherheit, sodass Ihre Investition mit der Zeit die Leistungsfähigkeit Ihres Oszilloskops erhöht, ohne dass dafür laufende Kosten anfallen.
Das 4-Kanal- KFZ- Diagnoseoszilloskop PicoScope 4425A wird mit USB- Schnittstellenkabel, Software und Schnellanleitung in einem passenden Karton geliefert.
Technische Daten:
Kanäle: 4
Vertikale Auflösung: 12 Bits (16 Bits im optimierten Auflösungsmodus)
Gleichstrom-Genauigkeit: ±1% der Gesamtskala (2% im 50mV- Bereich)
Empfindlichkeit: 10mV/div bis 40V/div
Eingangsbereiche (voller Messbereich): ±50mV bis ±200V in 12 Bereichen
Eingangsimpedanz: 1MOhm parallel mit 24pF
Eingangstyp: Potenzialfreier, einpoliger Steckerbinder PicoBNC+
Eingangskopplung: AC/DC über die Software wählbar
Eingangs- Überspannungsschutz: ±250V (DC + ACss)
Pufferspeicher: 250M Abtastungen, gemeinsam von den aktivierten Kanälen genutzt
Wellenformpuffer: Bis zu 10.000 Wellenformen
Zeitbasisbereiche: 5ns/div bis 5000s/div
Bandbreite: 20MHz (10MHz im ±50mV- Bereich)
Maximale Abtastrate (Einzelschuss):
1 verwendeter Kanal: 400 MS/s
2 verwendete Kanäle: 200 MS/s
3 oder 4 verwendete Kanäle: 100 MS/s
TRIGGER
Quelle: Jeder Eingangskanal
Grundlegende Trigger: Automatisch, Wiederholung, Einzeln, Keiner
Erweiterte Trigger: Ansteigende Flanke, Fallende Flanke, Flanke mit Hysterese, Impulsbreite, Runt-Impuls, Abfall, mit Fenster, Logik
Maximale Pretriggerverzögerung: Bis zu 100% Aufzeichnungslänge
Maximale Nachtriggerverzögerung: Bis zu 4 Millionen Abtastungen
SPEKTRUMANALYSATOR
Frequenzbereich: DC bis 20MHz
Anzeigemodi: Größe, Spitzenwertspeicherung, Mittelwert
UMGEBUNGSBEDINGUNGEN
Betriebs- Temperaturbereich: 0 bis +40°C (+15 bis +30°C für die angegebene Genauigkeit)
Betriebs- Luftfeuchte: 5% bis 80% relative Feuchte, nicht kondensierend
Temperaturbereich, Lagerung: -20 bis +60°C
Luftfeuchtigkeit, Lagerung: 5 bis 95% relative Feuchte, nicht kondensierend
PHYSISCHE EIGENSCHAFTEN
Abmessungen: 190 x 160 x 40mm³
Gewicht: <900g
ALLGEMEIN
Zubehör im Lieferumfang: USB- Schnittstellenkabel und Sicherheits- Anleitung
PC- Schnittstelle: USB 3.0 (USB 2.0- kompatibel)
Spannungsversorgung: über USB- Anschluss
Zulassungen: FCC (EMV), CE (EMV und LVD), erfüllt RoHS
Garantie: 2 Jahre
