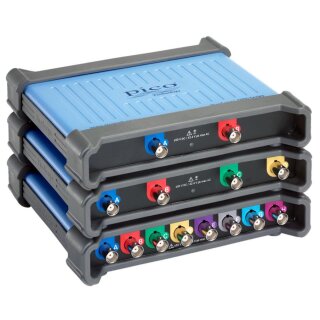

PicoScope 4000A- Serie, 12 Bit- Oszilloskop, 256MS
Die PC- Oszilloskope der PiocScope 4000A- Serie sind ein Upgrade und eine Erweiterung unseres hochauflösenden Deep-Memory- Produktportfolios der zweiten Generation.
Mit 2-, 4- und 8-Kanal- Modellen bietet die PicoScope 4000A- Serie eine 12 Bit- Hardwareauflösung (bis zu 16 Bit mit Software- Auflösungserweiterung), 256MS tiefen Erfassungsspeicher, 20MHz Bandbreite mit einer Abtastgeschwindigkeit von 80MS/s und bis zu 70dB SFDR und einen eingebauten triggerbaren 14Bit- Arbiträrgenerator mit 80MS/s. Eine SuperSpeed USB 3.0- Schnittstelle versorgt das Messgerät mit Strom und liefert bis zu 160MS/s Kommunikation an den Host- PC. Alle Modelle laufen mit der beliebten PiocScope 6- Benutzeroberfläche und profitieren vom kostenlosen PicoSDK- Software Entwicklungs- Kit, mit dem Benutzer die Hardware für kundenspezifische Anwendungen direkt programmieren können. Die Oszilloskope funktionieren auch mit der PicoLog 6- Datenloggersoftware für Langzeiterfassungen mit niedriger Geschwindigkeit.
Bis zu 8 Kanäle mit hoher Auflösung
Mit der PicoScope 4000A- Serie, die eine Auswahl von 2, 4 oder 8 hochauflösenden analogen Kanälen bietet, können Sie problemlos Audio-, Ultraschall-, Vibrations- und Netzstrom- Wellenformen anzeigen, das Timing komplexer Systeme analysieren und eine Vielzahl von Präzisionsmessaufgaben für mehrere Eingänge gleichzeitig ausführen. Die Oszilloskope haben eine kleine, kompakte Grundfläche, dennoch können an die BNC- Buchsen mit mindestens 20mm Abstand alle gängigen Tastköpfe und Zubehörteile angeschlossen werden. Trotz ihrer kompakten Größe gibt es keine Kompromisse bei der Leistung. Mit einer hohen vertikalen _Auflösung von 12 Bit, 20MHz Bandbreite, 256MS Pufferspeicher und einer schnellen Abtastrate von 80MS/s verfügt die PicoScope 4000A- Serie über die Leistung und Funktionalität, um damit genaue Ergebnisse zu liefern. Mit bis zu 8 Kanälen können diese Oszilloskope mehrere serielle Busse wie UART, I2C, SPI, CAN und LIN sowie Steuer- und Treibersignale analysieren.
Warum sollten Sie sich für die Oszilloskope der 4000A- Serie entscheiden?
Die PicoScope 4000A- Serie bietet 20MHz Bandbreite, geringes Rauschen, 12 Bit- Auflösung, tiefen Erfassungsspeicher und einen integrierten Funktions- und Arbiträrgenerator in einem Kompakten PC- basierten USB 3.0- Paket, zusammen mit einer bewährten Benutzeroberfläche.
Diese Oszilloskop- Serie eignet sich besonders für Ingenieure, Wissenschaftler und Techniker, die an einer Vielzahl von elektrischen, mechanischen, Audio-, Lidar-, Radar-, Ultraschall-, ZfP- und vorausschauenden Wartungssystemen arbeiten und präzise Messungen und Analysen von sich wiederholenden Wellenformen oder Einzelaufnahmen von Wellenformen mit langer Dauer durchführen müssen.
DiePicoScope 4000A- Serie unterscheidet sich von herkömmlichen Oszilloskopen mit 8 Bit- Auflösung und begrenztem Erfassungsspeicher oder kartenbasierten Digitizern, die einen teuren Mainframe benötigen und sie bieten folgende Vorteile:
-
PicoScope 6- Benutzeroberfläche mit Wellenformansichten im Zeit- und Frequenzbereich
-
Automatische Messung wichtiger Wellenformparameter in bis zu einer Million Wellenformzyklen bei jeder ausgelösten Erfassung mit DeepMeasure™
-
Dekodierung von 18 gängigen seriellen Industrie- Bussstandards
-
Eine Anwendungs- Programmierschnittstelle, die die direkte Steuerung der Hardware ermöglicht
-
Standardmäßig fünf Jahre Garantie
Geeignet für eine breite Palette von Anwendungen, einschließlich:
-
Start- Sequenzierung von Spannungsversorgungen
-
7-Kanal- Audiosysteme
-
Multisensorsysteme
-
Mehrphasenantriebe und Steuerungen
-
Vorausschauende / vorbeugende Wartung
-
Komplexe Entwicklung eingebetteter Systeme
-
Netz- Oberwellenanalyse
-
Schwingungsanalyse und -Diagnose
-
Langzeiterfassung von Wellenformen
-
Schmierstoffanalyse
-
Schallemissions- Analyse
-
Ölzustandssensoren
-
Maschinenüberwachung
-
Übersicht über die Überwachung von Motorzuständen und Analyse der Motorstromsignatur (MCSA)
-
Modellbasierte Spannungs- und Stromsysteme
-
Infrarot- Thermografie
Komplexe eingebettete Systeme
Beim Debuggen eines eingebetteten Systems mit einem Oszilloskop können Ihnen schnell die Kanäle knapp werden. Möglicherweise müssen Sie einen I2C oder SPI- Bus gleichzeitig mit mehreren Stromschienen, DAC. Ausgängen und Logiksignalen betrachten. Mit bis zu acht Kanälen kann die PicoScope 4000A- Serie all dies bewältigen. Wählen Sie, ob Sie bis zu acht serielle Busse mit sichtbaren analogen Wellenformen und dekodierten Daten oder eine Kombination aus seriellen Bussen und anderen analogen oder digitalen Signalen dekodieren möchten. PicoScope bietet erweiterte Trigger auf allen Kanälen, sodass Sie mit dem Booleschen Logik- Trigger mit 4 Eingängen nach Runt- Impulsen, Aussetzern und Rauschen sowie nach Datenmustern suchen können.
Technische Daten:
Lieferumfang:
-
2-, 4- oder 8-Kanal- Oszilloskop der PicoScope 4000A- Serie
-
Oszilloskop- Tastköpfe (2 Kanal 2x Tastköpfe, 4&8 Kanal 4 Tastköpfe
-
USB 3.0- Schnittstellenkabel, 1,8m
-
Software- Download
-
Schnellstart- Anleitung
