PicoScope 2400AB- Serie, ultrakompakte 4- Kanal- Oszilloskope
Die 4 Modelle der PicoScope 2400AB- Serie bieten folgende Leistungsmerkmale:
- Ultrakompaktes Gehäuse: Tischgerät für die Hemdtasche!
- Abtastrate bis zu 1 GS/s
- Bandbreite: 25-100 MHz
- Pufferspeicher: 48kS - 128MS
- Integrierter Funktionsgenerator und Arbiträrgenerator (AWG)
- Neueste digitale Trigger
- Nachleuchtanzeige- Modi
- USB 2.0- Schnittstelle (USB 3.0 kompatibel) zur Datenübertragung und Spannungsversorgung
- Kostenlose komfortable Software und Upgrades
- Maskengrenzprüfung
- Decodierung von 15 seriellen Bus- Protokollen

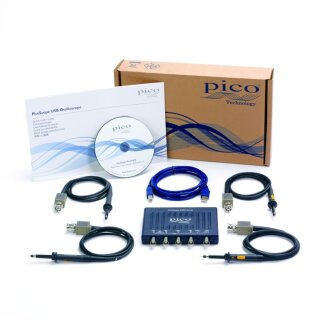

- Oszilloskop- Tastköpfe im Lieferumfang (außer bei PicoScope 2204A-D2)
- 5 Jahre Garantie
Die 4 Modelle der neuen ultrakompakten Oszilloskope der PicoScope 2400AB- Serie von Pico Technology im Mini- Format sind gerade einmal so groß wie ein Reisepass und lediglich 19 mm dick. Diese über die USB- Stromversorgung betriebenen PC- Oszilloskope mit Bandbreiten von 25 bis 100 MHz und einem Arbiträrgenerator sind 80% kleiner als die PicoScopes der Vorgängergeneration. Sie eignen sich damit perfekt für den Einsatz unterwegs und passen in jede Kittel- oder Laptoptasche, während sie alle Funktionen und die Leistung von traditionellen Tisch-Oszilloskopen bieten.
Die technischen Daten umfassen eine Abtastrate von max. 1 GS/s, einen einstellbaren Analog- Offset über den gesamten Eingangsbereich und ein schnelles USB- Streaming mit bis zu 1 MS/s zur Erfassung von Wellenformen mit bis zu 100 Millionen Abtastungen. Der integrierte Signalgenerator kann als Standard- Funktionsgenerator (Sinus, Rechteck, Dreieck und andere Signale) mit programmierbarem Sweep- Modus oder als voll funktionaler Arbiträrgenerator mit 12 Bit und 20 MS/s verwendet werden.
Trotz ihrer kompakten Größe bieten die 4-Kanal- Oszilloskope über die kostenlos mitgelieferte komfortable PicoScope- Software standardmäßig eine ganze Palette von Funktionen, u.a. einen FFT- Spektrumanalysator, einen segmentierten Speicher für bis zu 48.000 Abtastungen bei schnellen Aufzeichnungen, Rechenkanäle, automatische Messungen, eine Nachleucht- Anzeige in Farbe, erweiterte digitale Triggerung, Maskengrenzprüfungen und serielle Decodierung von 15 seriellen Bus- Protokollen (1-Wire, ARINC 429, CAN, DCC, DMX512, Ethernet 10Base-T, FlexRay, I2C, I2S, LIN, PS/2, UART (RS-232, RS-422, RS-485), SENT (FAST/SLOW), SPI und USB 1.1).
Zusätzlich zur Windows- Software gibt es auch Softwareversionen für Linux und Mac OS X.
Im Lieferumfang ist ein kostenloses Software- Entwicklungs- Kit mit Beispielcodes enthalten, mit dem Sie eigene Anwendungen in Sprachen wie C, Microsoft Visual Basic®, National Instruments LabVIEW® und MathWorks MATLAB® entwickeln können. Dadurch sind die Geräte ideal für ein breites Spektrum an OEM- Anwendungen wie etwa zur Stromversorgungs- und Integritätsüberwachung oder in den Bereichen Teilchenphysik oder Medizintechnik.
Detaillierte technische Daten finden Sie im Datenblatt (9 MB):
Varianten- Übersicht:
Best.- Nr. |
Modell |
Bandbreite |
Abtastrate |
Pufferspeicher |
Funktionsgen. + AWG |
PQ015 |
PicoScope 2405A |
25 MHz |
500 MS/s |
48 kS |
1 MHz |
PQ016 |
PicoScope 2406B |
50 MHz |
1 GS/s |
32 MS |
1 MHz |
PQ017 |
PicoScope 2407B |
70 MHz |
1 GS/s |
64 MS |
1 MHz |
PQ018 |
PicoScope 2408B |
100 MHz |
1 GS/s |
128 MS |
1 MHz |
Diese Pico- Messgeräte sind gegen Aufpreis mit Kalibrier- Zertifikat lieferbar!
Folgende Geräte der bisherigen PicoScope 2000- Serie sind nicht mehr lieferbar und werden durch die neue, kompakte Serie komplett ersetzt:
PP419, PicoScope 2204
PP420, PicoScope 2205
PP800, PicoScope 2206
PP801, PicoScope 2207
PP802, PicoScope 2208
PP823, PicoScope 2205 MSO
PP798, PicoScope 2206 MSO Kit
PP908, PicoScope 2206A
PP909, PicoScope 2207A
PP910, PicoScope 2208A
Mengenrabatt auf Anfrage!
