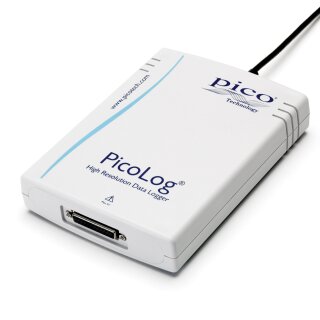

Pico ADC-20, 8-Kanal- Spannungs- Datenlogger, hohe Auflösung
Beschreibung
Pico ADC-20, 8-Kanal- Spannungs- Datenlogger, hohe Auflösung
- 20 Bit- Auflösung
- Genauigkeit bis 0,1%
- Bis zu 4 echte Differenzial- Eingänge
- Bis zu 8 unsymmetrische Eingänge
- Schnelle Umwandlungs- Zeit
- Galvanische Trennung vom PC zur Beseitigung der Aufnahme von Störsignalen
- Datenerfassungs- Software im Lieferumfang
Besonderheiten wie echte Differenzialeingänge und galvanische Trennung tragen zu einer souveränen störungsfreien Aufzeichnung von Spannungen mit hoher Auflösung hoher Genauigkeit bei.
Der Pico ADC-20 wird über die USB- Schnittstelle an den PC, Desktop oder Notebook angeschlossen und von diesem gespeist.
Über die mitgelieferte komfortable Datenlogger- Software PicoLog kann der Anwender Messdaten aufzeichnen, überwachen, analysieren und auch in Anwendungen Dritter exportieren, z. B. nach MS Excel.
Die Daten werden als Messkurve oder Tabelle dargestellt und können gespeichert, gezoomt und ausgedruckt werden. Die mitgelieferte Anschlussklemmenleiste hat Schraubklemmen für den schnellen Anschluss oder das Entfernen von verschiedenen Sensoren und Eingangssignalen. Es besteht auch die Möglichkeit, Widerstände als Spannungsteiler für höhere Eingangsspannungen auf die Platine zu löten.
Dieser Pico ADC-20 ist gegen Aufpreis auch mit Kalibrier- Zertifikat lieferbar!
Download Datenblatt ADC-20/24 Serie (1,3MB)
Technische Daten:
Auflösung: 20 Bit
Anzahl von Kanälen: 4 Differenzialeingänge oder 8 unsymmetrische oder jede Kombination dazwischen.
Umwandlungszeit pro Kanal: 660ms, 340ms, 180ms, 100ms, 60ms
Eingangsspannungs- Bereiche: ±2500 mV und ±1250 mV
Genauigkeit: 0,2% vom Messwert
Rauschunterdrückung: typ. 120dB bei 50/60Hz
Eingangs- Impedanz: Differenzial: 2MOhm, unsymmetrisch: 1MOhm
Überlast- Schutz: ±30V
Referenz- Ausgang: +2,5V ±2,5mV bei 2mA; +5V ±1,0V bei 2mA; -5V ±1,5V bei 2mA
Eingangs- Anschlüsse: D 25- Buchse
PC- Anschluss: über USB 1.1 oder USB 2.0
Hersteller-Garantie: 5 Jahre
