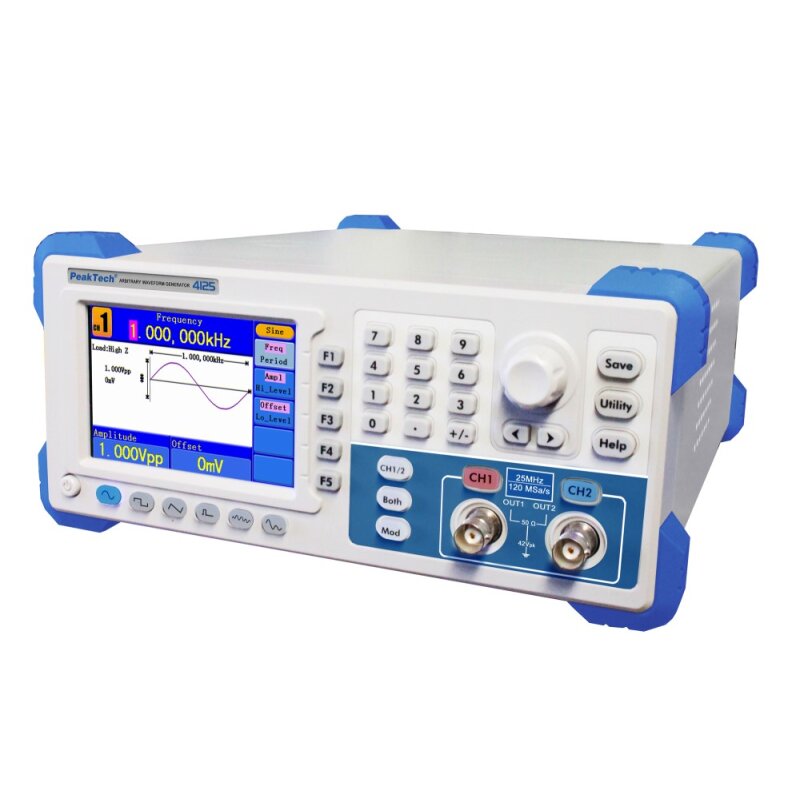

PeakTech 4125, Arbiträr- Wellenformgenerator, 1µHz - 25MHz
Beschreibung
PeakTech 4125, Arbiträr- Wellenformgenerator, 1µHz - 25MHz
Dieser neuentwickelte Arbitrary- Wellenformgenerator mit modernster grafischer Benutzersteuerung verfügt über ausgezeichnete technische Eigenschaften und eine Vielzahl von Funktionen. Besonders hervorzuheben sind hierbei die beiden gleichwertigen Ausgangskanäle, die leichte Bedienung über verschiedene Menütasten, der große Funktionsumfang und die vielen verschiedenen Modulationsarten. Hierdurch ist dieser Generator perfekt für nahezu sämtliche Aufgaben in Ausbildung, Forschung und Entwicklung geeignet.
- Große 10cm (3.9") TFT-Digitalanzeige für beide Kanäle gleichzeitig
- Neuentwickelte grafische Menüführung mit vielen Funktionen
- Zwei unabhängige Ausgangskanäle mit gleicher Charakteristik
- 1uHz Frequenzauflösung für die gesamte Bandbreite
- 120 MSa/s Sampling Rate bei 14 Bit vertikaler Auflösung
- 6 Standardwellenformen (Sinus, Rechteck, Dreieck, DC etc.)
- 26 Arbitrary Wellenformen (Hamming, Gaussian, Trapez, Tan etc.)
- Integrierter Wellenformeditor, auf USB-Datenträger speicherbar
- 5 Modulationsarten (AM, FM, PM, PWM, FSK)
- Kanalkopplung, Sweep- und Burst-Funktion
- Integrierter menügesteuerter 200 MHz Frequenzzähler
- Softwares zur Fernsteuerung und Wellenformbearbeitung
- Sicherheit: EN 61010-1
- Zubehör: Netzkabel, USB-Schnittstellenkabel, Software für Windows 2000/XP/Vista/7, BNC-Kabel, Bedienungsanleitung auf CD
Technische Daten:
| Frequenzbereich: | 1 uHz - 25 MHz (Sinus) |
| Anzeige: | 10cm (3,9") TFT, 480 x 320 pixel, 65536 Farben, 16Bit |
| Ausgangssignale: | 6 Standard (1uHz ... 5 MHz), 26 Arbitrary (1uHz ... 10 MHz) |
| Verzerrung: | < -40 dBc (1.0 Vss) |
| Gesamtverzerrung: | < 0,2% (10.. 20kHz) |
| Signalcharacteristik: | 125 MSa/s; 14 Bit; 4096 Punkte |
| Tastverhältnis: | 0,1 % ... 99,9% |
| Frequenzauflösung: | 1 uHz |
| Amplitudenbereich: | 1mVss ... 20Vss |
| Modulationsarten: | AM, FM, FSK, PM, PWM |
| Frequenzzähler: | 0,01 Hz ... 200 MHz; 6 dgt. |
| PC-Schnittstelle: | USB Host, USB Device, RS232 |
| Betriebsspannung: | 100 ~ 240 V AC; 50 / 60 Hz |
| Abmessungen (BxHxT): | 235 x 110 x 295 mm³ |
| Gewicht: | 3 kg |
