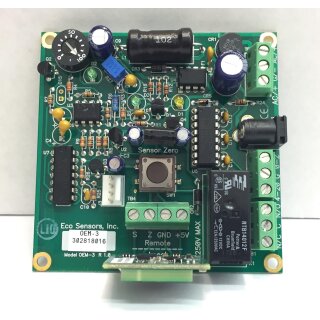

OEM-3, Ozon- Detektor und Regler als OEM- Platine
Dies ist eine Elektronikplatine ohne Gehäuse, ohne Messwertanzeige und ohne Netzteil, die in Anwendungen von OEM- Kunden eingebettet werden kann.Das Modell OEM-3 wurde entwickelt, um Ozongeneratoren und Alarme, basierend auf einem einstellbaren Ozonkonzentrations- Sollwert zu regeln. Es verwendet einsteckbare elektrochemische Sensormodule für 0-0,1ppm, 0-1ppm und 0-10ppm.
Die Sensormodule können auch durch optionale 2m- oder 8m- Leitungen entfernt von den OEM-3- Platinen platziert werden. Es handelt sich um fertig konfektionierte Verlängerungsleitungen.
Das Regler- Design enthält auch eine Hysterese und eine Zeitverzögerung (auf 8s eingestellt), um Kontaktprellen und andere unverhältnismäßige Wechselwirkungen zwischen Sensor und Generator zu unterdrücken. Das OEM-3 sollte nicht im Außenbereich oder bei Vorhandensein von Stickoxiden, Salpetersäure, Säuregasen oder Dämpfen von Halogenverbindungen verwendet werden.
Eigenschaften:
- Auswahl der Messbereiche: 0,1, 1,0, oder 10,0ppm (Auswahl bei Bestellung)
- Spannungsversorgung: 12-24VDC/AC
- Sollwert- Relais: 5A, NC und NO
- Systemanschlüsse: Klemmenblock
- Signalausgänge: 0-2VDC und 4-20mA
Technische Daten:
Sensor: Elektrochemischer SPEC- Sensor
Messbereiche: 0-0,1ppm, 0-1,0ppm, oder 0-10,0ppm
Empfindlichkeit: 0,03ppm für das 0,1ppm- Modul. Diese Empfindlichkeit nimmt ab, wenn Sensor- Verlängerungskabel benutzt werden.
Ansprechzeit: <60s bis 90% Messbereichs- Endwert, unmittelbare Reaktionszeit <5s
Einschalt-, Ausschaltverzögerungszeit: 8s Standard
Empfohlener Temperatur- und Feuchtebereich: +10°C bis +30°C, 25%-75% r.F. Die Schaltung enthält eine Temperaturkompensation.
Benötigte Versorgungsspannung: 12-24VDC/AC, 250mA.
Relaisdaten: Wechsler, nicht selbsthaltend. Kontakte: 5A bei 250VAC.
Abmessungen der Hauptplatine: 83mm x 83mm. Benötigt 28mm Abstand von der Oberseite der Platine.
Aufwärmzeit: Min. 1 Stunde vor dem test, für beste Ergebnisse 12 h vor dem Dauergebrauch.

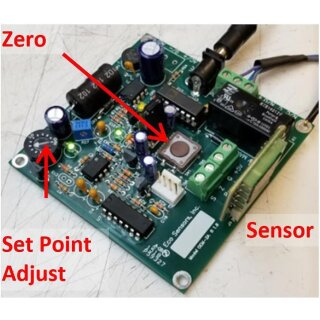

Nulleinstellung: Die Rücksetzfunktion auf Null ist standardmäßig enthalten.
Kompatibilität zum Vorgängermodell OEM-2: Der Gas- Eintritt des OEM-3 befindet sich im selben Abstand von der Platine wie die Spitze des SM-5- Sensors beim OEM-2, und die Relais- Aktivierungszeit ist dieselbe wie die in der OEM-2- Produktfamilie.
Optionales Zubehör:
OEM-03-xx, Ersatz- Sensormodul (0-0,1ppm, 0-1,0ppm, oder 0-10,0ppm)
SM-100-6, 2m- Sensorverlängerungsleitung mit Adapterplatine
SM-100-25, 8m- Sensorverlängerungsleitung mit Adapterplatine
