NR30IoT-2221MSM0, 3-Phasen- Stromnetz- Messgerät für Hutschienen- Montage 63A/85-253VAC oder 90-300VDC

Artikelnummer: NR30IoT_3

  • Hohe Genauigkeitsklasse (0,2s für Wirkenergie)
  • Vom Anwender vollständig konfigurierbarer hintergrundbeleuchteter LCD- Bildschirm (22 Ansichten, jeweils 3 Parameter)
  • Für direkte (bis 63A) und indirekte Messungen (x/1A or x/5A)
  • Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
  • Speicher für Minimum- und Maximum- Werte
  • 2 konfigurierbare Alarmausgänge
  • Digitalausgang RS-485 - MODBUS- Protokoll
  • Archivierung von bis zu 32 gemessenen Parametern im internen 8GB- SPeicher
  • Moderne und benutzerfreundliche Ethernet- Schnittatelle 10/100 BASE-T
  • 3 Jahre Garantie
  • Kategorie: 3-Phasen- Messgeräte

    Eingangsstrom _ Versorgungsspannung

    581,91 €

    inkl. 19% MwSt.

    : 0 Werktage

    St.


    Beschreibung

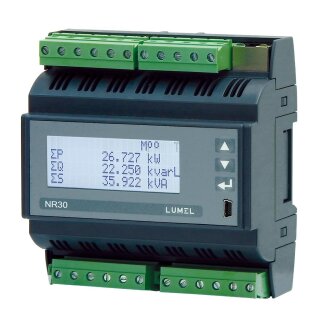

    NR30IoT-2221MSM0, 3-Phasen- Stromnetz- Messgerät für Hutschienen- Montage

    Das Messgerät NR30 von LUMEL ist für direkte (bis zu 63A) und indirekte Messung von 54 Netzparametern und Strom- und Spannungs- Harmonischen bis zur 63-sten in symmetrisch oder unsymmetrisch belasteten Einphasen- 2-Leitersystemen und Dreiphasen- 3-oder 4-Leitersystemen geeignet.

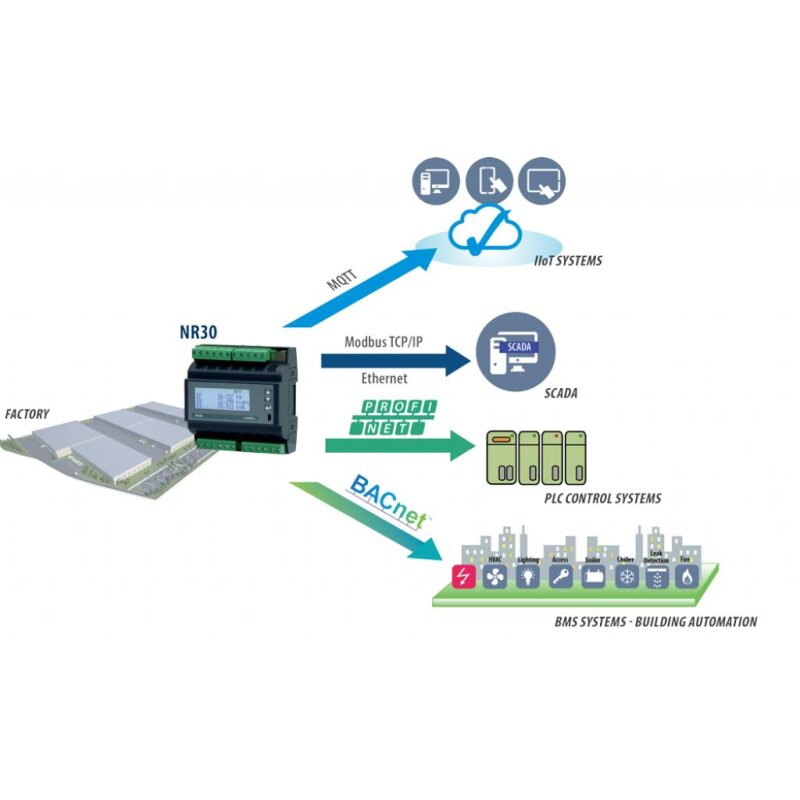

    Mit dem MQTT- Protokoll ist es ideal für die Kommunikation in verteilten Erfassungssystemdaten und IoT- Anwendungen geeignet.


    Eigenschaften:

    • Hohe Genauigkeitsklasse (0,2s für Wirkenergie)
    • Vom Anwender vollständig konfigurierbarer hintergrundbeleuchteter LCD- Bildschirm (22 Ansichten, jeweils 3 Parameter)
    • Für direkte (bis 63A) und indirekte Messungen (x/1A or x/5A)
    • Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
    • Speicher für Minimum- und Maximum- Werte
    • 2 konfigurierbare Alarmausgänge

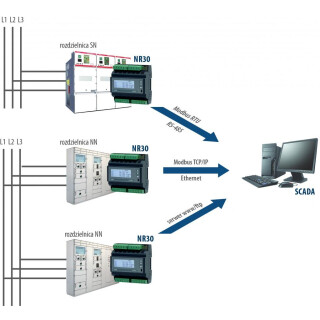

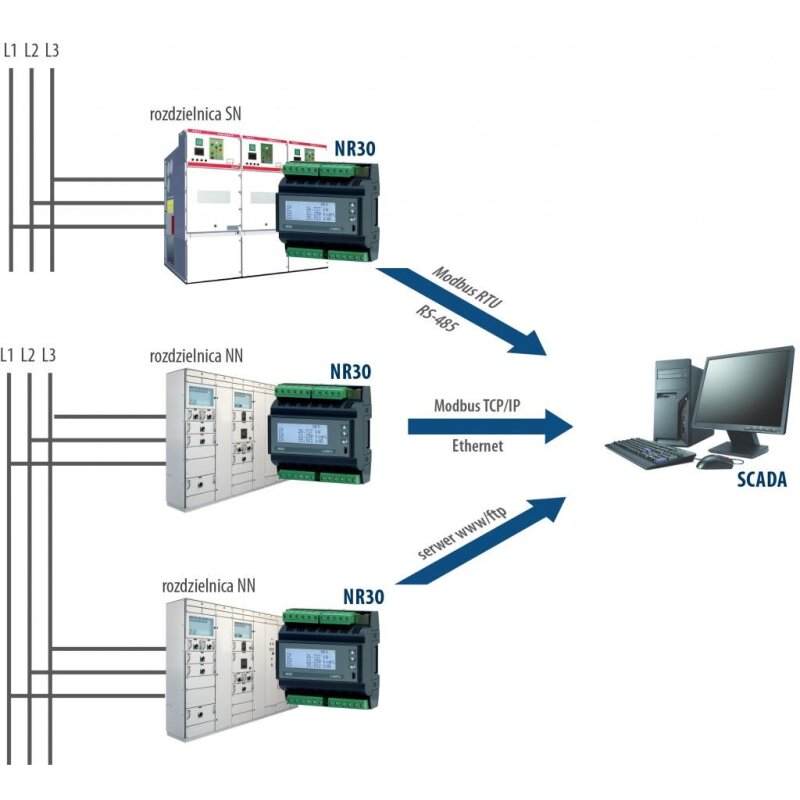

    • Digitalausgang RS-485 - MODBUS- Protokoll
    • Archivierung von bis zu 32 gemessenen Parametern im internen 8GB- SPeicher
    • Moderne und benutzerfreundliche Ethernet- Schnittatelle 10/100 BASE-T:
                   Protokoll: MODBUS TCP/iP, HTTP, FTP
                   Protokoll: MQTT
                   Dienste: www server, FTP- Server, DHCP- Client
    • Programmierung von Parametern über USB mit der Kostenlosen eCon- Software
    • Echtzeituhr mit Backup- Batterie
    • Modulares Gehäuse für Hutschiene gemäß EN62208 (Messgerät hat eine Breite von 6 Modulen)


    Gemessene und angezeigte Parameter:

    • Phase/Null- Spannungen: U1, U2, U3
    • Phase/Phase- Spannungen: U12, U23, U31
    • Phasenströme: I1, I2, I3
    • Phasen- Wirkleistungen: P1, P2, P3
    • Phasen- Blindleistungen: Q1, Q2, Q3
    • Phasen- Scheinleistungen: S1, S2, S3
    • Wirk- Leistungsfaktoren: PF1, PF2, PF3
    • Blind-/Wirk- Leistungsfaktoren: tgPhi1, tgPhi2, tgPhi3
    • W-Phasen- Wirk-, Schein- und Bilindleistung: P, Q, S
    • Mittelwert 3-Phasen Leistungsfaktoren: PF, tgPhi
    • Frequenz f
    • Mittelwert 3-Phasen- Spannung: US
    • Mittelwert Phase/Phase- Spannung: Umf
    • Mittelwert 3-Phasen- Strom: IS
    • über 15, 30, 60 Minuten gemittelte Wirkleistung: Pdemand
    • Mittelwert Scheinleistung Sdemand
    • Mittelwert Strom Idemand
    • 3-Phasen- Wirk-, Blind- und Scheinenergie: EnP, EnQ, EnS
    • Wirk-, Blind- und Scheinenergie von externem Zähler: EnPE
    • Koeffizienten des gesamten Oberwellengehalts für Phasenspannungen und Ströme THDU1, THDU2, THDU3, THDI1, THDI2, THDI3 und für 3-Phasen Spannungen und Ströme THDU, THDI
    • Harmonische für Strom und Phasenspannung bis zur 63-sten!




    Technische Daten:
    Eingangsstrom In: 63A
    Eingangsspannung Un: 3 x 230/400VAC

    Anzeigebereiche:
    Strom In:  0,002-1,20A (1A), 0,010-6,00A (5A) oder 0,10-70,0A (63A)
    Spannung L-N: 23,0-276VAC
    Spannung L-L: 40,0-480VAC
    Frequenz: 45,0-63,0Hz
    Wirkleistung P, Eingang oder Ausgang: 0,00-999W, kW oder MW
    Blindleistung Q, kapazitiv oder induktiv: 0,00-999 VAr, kVAr oder MVAr
    Scheinleistung Si: 0,000-1999,9VA-19,999MVA
    Wirkenergie EnP, Eingang oder Ausgang: 0,0-99.999.999,9kWh oder MWh
    Blindenergie EnQ, kapazitiv oder induktiv: 0,0-999.999,9kVArh oder MVArh
    Leistungsfaktor PF: -1 bis 0 bis 1


    Versorgungsspannung: 85-253VAC/90-300VDC
    Relaisausgang: 2 x programmierbarer Relaisausgang, potenzialfreie Kontakte (Schließer), 250VAC/0,5AAC oder 30VDC/5A
    RS- Schnittstelle: RS-485 Modbus
    USB- Schnittstelle: USB1.1/2.0
    Ethernet: 10/100 Base-T
    Display: LCD, monochrom, hinterleuchtet
    Gewicht: 300g
    Abmessungen: 105 x 110 x 60mm³
    Gehäuse- Schutzart: IP50 (Vorderseite), IP00 (Anschlussklemmen)
