Beschreibung

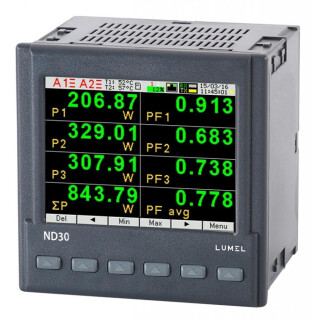

ND30IoT-1121MSM0, Energiemessgerät für 1- und 3-Phasen- Stromnetze mit farbiger TFT- Anzeige
Das digitale programmierbare Messgerät ND30 von LUMEL dient zur Parametermessung von 1-Phasen 2-Leiter- Stromnetzen sowie 3-Phasen 3- oder 4-Leiter- Stromnetzen in symmetrisch und unsymmetrisch belasteten Systemen.

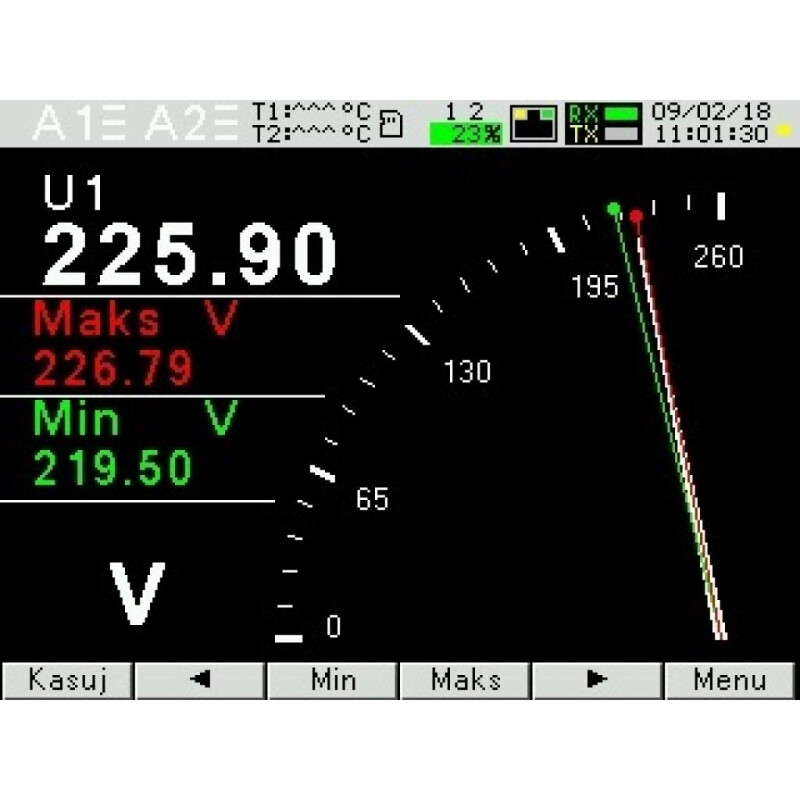

Die Messwerte werden auf dem 3,5" TFT- Farbdisplay mit einer Auflösung von 320 x 240 Pixeln angezeigt.
Zur unterschiedlichen Darstellung stehen 8 Farben am Bildschirm zur Verfügung: Weiß, rot, grün, gelb, oliv, marineblau, hellblau und violett.
Das Messgerät ermöglicht die Steuerung und Optimierung des Betriebes von Leistungselektronikanlagen, Systemen und Industrieanlagen.
Es misst den Effektivwert von Strom und Spannung, diw Wirk-, Blind- und Scheinleistung, die Wirk-, Blind- und Scheinenergie, Leistungsfaktoren, Frequenzen, Strom- und Spannungs- Harmonische bis zur 63-sten, THD (Total Harmonic Distortion) von Strömen und Spannungen, die Mittelwerte von Wirkleistung Pdemand,
Scheinleistung Sdemand und Strom Idemand (gemittelt über 15, 30 oder 60 Minuten).
Die Spannungs- und Stromwerte werden mit der Sollspannungs- und Sollstromübersetzung der vorgeschalteten optionalen Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte.

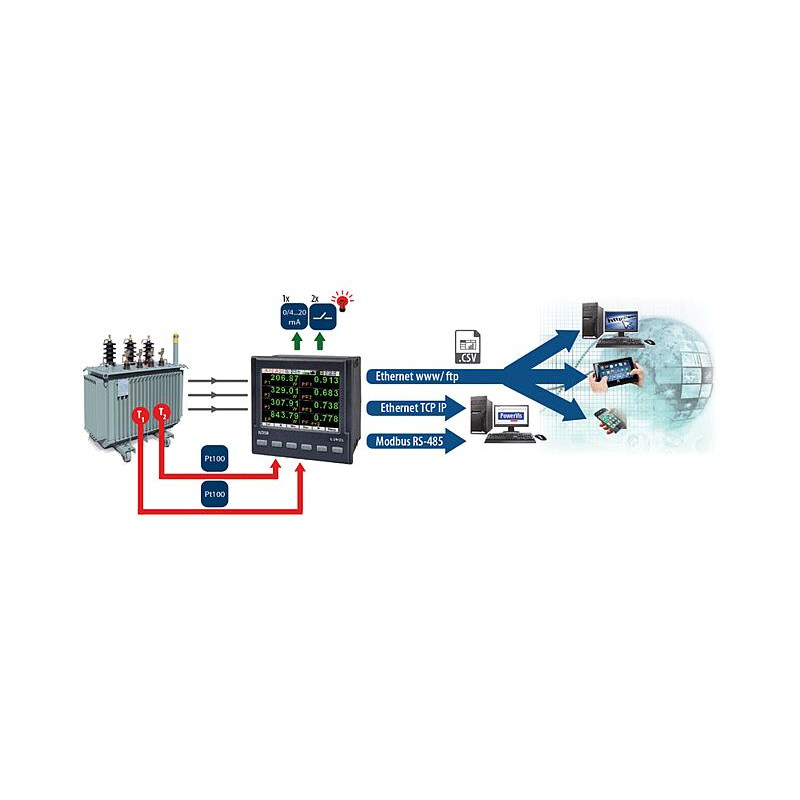

Der Wert jeder Messgröße kann über die RS-485- oder Ethernet- Schnittstelle an ein Mastersystem gesendet werden.
Die Relaisausgänge signalisieren die Überschreitung der ausgewählten Messgrößen und der optionale programmierbare Analogausgang spiegelt den zugeordneten Parameter wider.
Je nach Ausführung verfügt das ND30 über 2 Pt100- Temperaturfühler- Eingänge oder 2 galvanisch getrennte Binäreingänge.
Die Temperatureingänge können zur Temperaturkontrolle der der Trafo- und Motorwicklungen dienen.
Das Messgerät hat eine galvanische Trennung zwischen den einzelnen Modulen, wie:
- dem Versorgungsmodul
- dem Spannungseingangsmodul
- dem Stromeingangsmodul
- der RS-485- Schnittstelle
- der Ethernet- Schnittstelle
- dem Modul der Alarmausgänge
- dem Modul des Analogausgangs
- dem Modul der Pt100- Temperatureingänge
- den Binäreingängen 0/5-24VDC
Eigenschaften:
- Messung von 54 Parametern sowie Oberschwingungen bis zur 63sten Harmonischen für Strom und Spannung in symmetrisch oder unsymmetrisch belasteten Einphasen-2-Leitersystemen und Dreiphasen-3-oder-4-Leitersystemen
- 3,5" farbiges TFT- Grafikdisplay, 320 x 240 Pixel, benutzerprogrammierbare Anordnung von Parametern in den Anzeigen (8 Parameter in jeder der 10 Displayseiten)
- Anzeigen, die die Werte der programmierten Windungsverhältnisse berücksichtigen
- Speicher für Maximal- und Minimalwerte
- 2 konfigurierbare Alarmausgänge
- Funktion des Überwachungsrelais für Alarmausgänge, optional: Analogausgang 0/4...20mA und 2 Pt100- Eingänge
- RS-485- Schnittstelle - Modbus- Protokoll
- Archivierung von bis zu 32 Messparameter in internem 8GB- Datenspeicher (optional)
- moderne und nutzerfreundliche Ethernet 10/100 BASE-T´m Schnittstelle (optional):

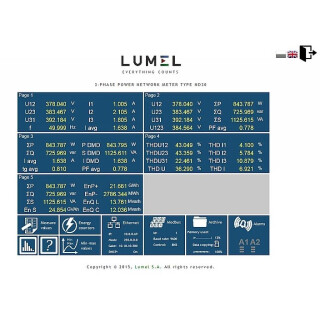

- Protokoll: MODBUS TCP/IP, HTTP, FTP,Services: Web-Server, FTP Server, DHCP
- MQTT- Protokoll für die Kommunikation in verteilten Erfassungsystemdaten - IoT- Anwendungen
- Parameterprogrammierung über kostenlose eCon Software
- Echtzeituhr (RTC) mit Batterie- Backup
Gemessene und angezeigte Parameter:
- Phase/Null- Spannungen: U1, U2, U3
- Phase/Phase- Spannungen: U12, U23, U31
- Phasenströme: I1, I2, I3
- Phasen- Wirkleistungen: P1, P2, P3
- Phasen- Blindleistungen: Q1, Q2, Q3
- Phasen- Scheinleistungen: S1, S2, S3
- Wirk- Leistungsfaktoren: PF1, PF2, PF3
- Blind-/Wirk- Leistungsfaktoren: tgPhi1, tgPhi2, tgPhi3
- 3-Phasen- Wirk-, Schein- und Blindleistung: P, Q, S
- Mittelwert 3-Phasen Leistungsfaktoren: PF, tgPhi
- Frequenz f
- Mittelwert 3-Phasen- Spannung: US
- Mittelwert Phase/Phase- Spannung: Umf
- Mittelwert 3-Phasen- Strom: IS
- über 15, 30, 60 Minuten gemittelte Wirkleistung: Pdemand
- Mittelwert Scheinleistung Sdemand
- Mittelwert Strom Idemand
- 3-Phasen- Wirk-, Blind- und Scheinenergie: EnP, EnQ, EnS
- Wirk-, Blind- und Scheinenergie von externem Zähler: EnPE
- Koeffizienten des gesamten Oberwellengehalts für Phasenspannungen und Ströme THDU1, THDU2, THDU3, THDI1, THDI2, THDI3 und für 3-Phasen Spannungen und Ströme THDU, THDI

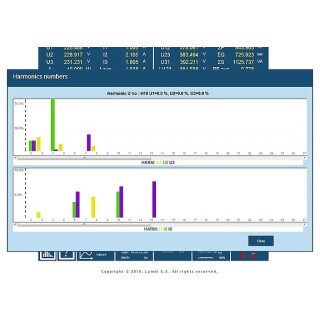

- Harmonische für Strom und Phasenspannung bis zur 63-sten!
- Temperatur (bei 2 x Pt100- Eingang)
Eingangsstrom In: 1A oder 5A
Technische Daten:
Eingangsspannung Un: 3 x 57,7/100V oder 3 x 230/400V
Anzeigebereiche:
Strom In: (1A): 0,002 - 0,100 - 1,200A; (5A): 0,010 - 0,500 - 6,000A - 100,00kA (über vorgeschaltete optionale Stromwandler)
Spannung L-N: 23,000 - 46,000 - 276,00V (höherer Messbereichüber vorgeschalteten optionalen Messwandler)
Spannung L-L: 40,000 - 80,000 - 480,00V (höherer Messbereich über vorgeschalteten optionalen Messwandler)
Frequenz: 45,00 - 65,00 - 100,00Hz
Wirkleistung P, Eingang oder Ausgang: 0,000-19999MW
Blindleistung Q, kapazitiv oder induktiv: 0,000-19999 MVAr
Scheinleistung Si: 0,000 - 1999,9VA - 19999MVA
Wirkenergie EnP, Eingang oder Ausgang: 0,000 - 99.999.000,000kWh
Blindenergie EnQ, kapazitiv oder induktiv: 0,000 - 99.999.999,999kVArh
Leistungsfaktor PF: -1,00 bis 0 bis 1,00
Tangens Phi: -999,99 bis -1,20 bis 0 bis 1,20 bis 999,99
THD: 0,0 - 100,0%
Versorgungsspannung: 85-253VAC/90-300VDC
Relaisausgang: 2 x programmierbarer Relaisausgang, potenzialfreie Kontakte (Schließer), 250VAC/0,5AAC
Display: 3,5"- farbiges TFT- Graphikdisplay, 320 x 240 Pixel
Gewicht: <300g
Abmessungen: 96 x 96x 77mm³
Gehäuse- Schutzart: IP65 (Vorderseite), IP20 (Anschlussklemmen)
Standardausführung ND30:
3 x 57,7/100V oder 3 x 230/400V, 2- Relais- Ausgänge, RS-485- Schnittstelle, Versorgungsspannung: 3 x 57,7/100V oder 3 x 230/400VOptionen gegen Aufpreis:
- 2 x Relais-, 1 x Analogausgang, 2 x Pt100- Eingang
- 2 x Relais- 1 x Analogausgang, 2 galvanisch getrennte Binäreingänge
- RS-485 und Ethernet- Schnittstelle, interner 8GB- Speicher
