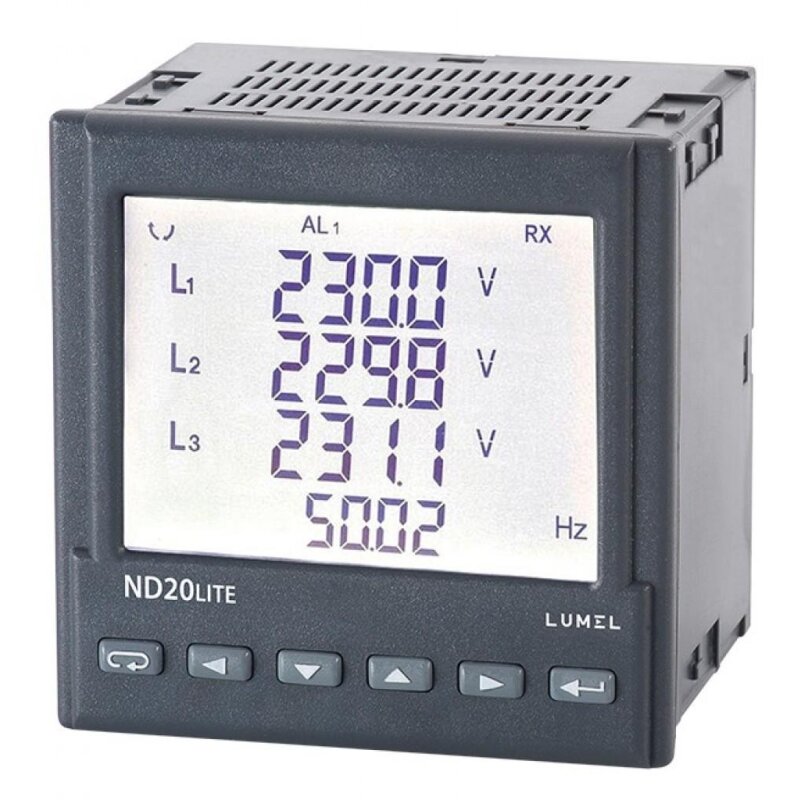

ND20LITE-22100M1, 3-Phasen- Einbau- Messgerät für Stromnetz- Parameter, 96 x 96mm

Artikelnummer: ND20LITE

  • Messungen von Stromnetz- Parametern
  • Eingangsstrombereich programmierbar: 1A oder 5A
  • Eingangsspannungsbereich programmierbar: 3 x 57,7/100V, 3 x 69,3/120V oder 3 x 230/400V
  • hohe Genauigkeitsklasse
  • Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
  • Modbus RS-485- Kommunikationsschnittstelle
  • ein Alarm- Ausgang
  • Impulsausgang
  • hinterleuchtete 3,5"- LCD- Anzeige
  • 3 Jahre Garantie
  • Kategorie: 3-Phasen- Messgeräte


    235,19 €

    inkl. 19% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 0 Werktage

    St.


    Beschreibung

    ND20Lite, 3-Phasen- Einbau- Messgerät für Stromnetz- Parameter, 96 x 96mm

    Das Messgerät ND20Lite von LUMEL ist ein digital programmierbares Einbaumessgerät zur Messung einphasiger Stromnetz- Parameter (2-Leiter- Netzwerk) und 3-Phasen- 3,4-Leiter- Netzwerk in symmetrisch und unsymmetrisch belasteten Systemen mit gleichzeitiger Anzeige von Messgrößen auf einer LEC- Anzeige.
    Das Messgerät ermöglicht die Steuerung und Optimierung der Leistungselektronik von Elektrogeräten, Industriesystemen und Industrieanlagen.
    Das ND20Lite ist geeignet zur Messung von: Effektivwerte von Spannung und Strom, Wirk-, Schein- und Blindleistung, Wirk- und Scheinenergie, Leistungsfaktoren, Frequenz sowie 15-,30- und 60-Minuten gemittelte Wirkleistung und THD (Total Harmonic Distortion). .
    Zusätzlich wird der Strom im Neutralleiter berechnet. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte.
    Der Wert jeder gemessenen Messgrößen kann über die RS-485- Schnittstelle an ein Hauptsystem übertragen werden.
    Der Relaisausgäng signalisiert die Überschreitung einer ausgewählten Messgröße.
    Der Impulsausgang ist für Verbrauchskontrolle von Dreiphasen- Wirkenergie und Blindenergie vorgesehen.
    Das ND20Lite hat eine galvanischer Trennung zwischen einzelnen Blöcken:
    - Versorgungsspanung
    - Messeingänge
    - Spanungs- und Stromeingänge
    - RS-485- Ausgang
    - Impulsausgang


    Eigenschaften:

    • Messungen von Stromnetz- Parametern
    • Eingangsstrombereich programmierbar: 1A oder 5A
    • Eingangsspannungsbereich programmierbar: 3 x 57,7/100V, 3 x 69,3/120V oder 3 x 230/400V
    • hohe Genauigkeitsklasse
    • Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
    • Modbus RS-485- Kommunikationsschnittstelle
    • ein Alarm- Ausgang
    • Impulsausgang
    • hinterleuchtete 3,5"- LCD- Anzeige
    • 3 Jahre Garantie



    Technische Daten:
    Eingangsstrom In: 1A oder 5A
    Eingangsspannung Un: 3 x 57,7/100V, 3 x 69,3/120V oder 3 x 230/400V

    Anzeigebereiche:
    Strom In:   0,00-12kA (1A),  0,00-60kA (5A) (über vorgeschaltete optionale Stromwandler)
    Spannung L-N: 0,0-280kV / 333,0kV / 1.104MV (über vorgeschalteten optionalen Messwandler)
    Spannung L-L: 0,0-480kV / 576,0kV / 1,92MV (über vorgeschalteten optionalen Messwandler)
    Frequenz: 47,0-63,0Hz
    Wirkleistung P, Eingang oder Ausgang: 0,00-9999MW
    Blindleistung Q, kapazitiv oder induktiv: 0,00-9999 MVAr
    Scheinleistung Si: 0,00-9999MVA
    Wirkenergie EnP, Eingang oder Ausgang: 0-99.999.999,9kWh
    Blindenergie EnQ, kapazitiv oder induktiv: 0-99.999.999,9kVArh
    Leistungsfaktor PF: -1 bis 0 bis 1
    Tangens Phi: -10,2 - 0 - 10,2
    Kosinus Phi: -1 - 1
    Phi: -180 - 180
    THD: 0-100%

    Relaisausgang: 1 x programmierbarer Relaisausgang, potenzialfreie Kontakte (Schließer), 250VAC/0,5AAC
    Impulsausgang für Wirkenergie: NPN, open collector, passiv, Klasse A, nach EN 62053-31, Spannung 18-27V, Strom 10-27mA
    RS- Schnittstelle: RS-485 Modbus
    Display: 3,5"- LCD, monochrom, hinterleuchtet
    Gewicht: <300g
    Abmessungen: 96 x 96x 77mm³
    Gehäuse- Schutzart: IP65 (Vorderseite), IP20 (Anschlussklemmen)
