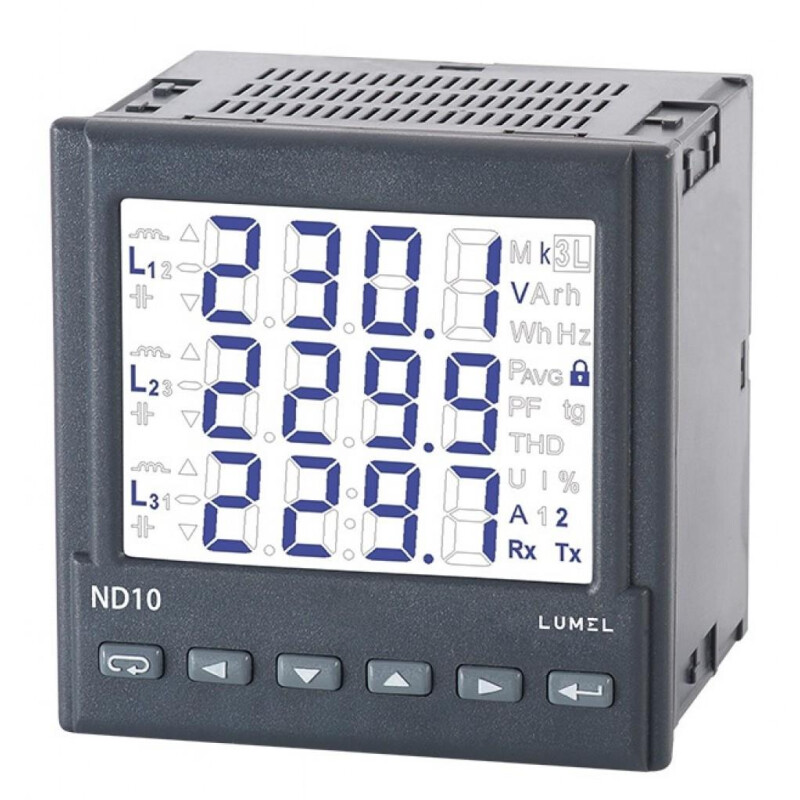

ND10, preiswertes 3-Phasen- Einbau- Multimeter, 96 x 96mm
Das Messgerät ND10 von LUMEL zeichnet sich durch hohe Messgenauigkeit, gut lesbares hinterleuchtetes LCD- Display und attraktiver Preis aus.
Es misst die Netzparameter in symmetrisch und unsymmetrisch belasteten 4-Leiter- Systemen, bei gleichzeitiger Anzeige der Messgrößen und digitaler Übertragung deren Werte.
Das Messgerät ermöglicht die Steuerung und Optimierung von Elektrogeräten, Industriesystemen und Industrieanlagen.
Das ND10 ist geeignet zur Messung von: Effektivwerte von Spannung und Strom, Wirk-, Schein- und Blindleistung, Wirk- und Scheinenergie, Leistungsfaktoren, Frequenz sowie 15-,30- und 60-Minuten gemittelte Wirkleistung und THD (Total Harmonic Distortion).
Zusätzlich wird von den Vektoren der Phasenströme der Effektivwert des Stroms im Neutralleiter berechnet. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte. Der Wert jeder gemessenen Messgrößen kann über die RS-485- Schnittstelle an ein Hauptsystem übertragen werden.
Die Relaisausgänge signalisieren die Überschreitung ausgewählter Messgrößen.
Der Impulsausgang ist für Verbrauchskontrolle der Dreiphasen- Wirkenergie vorgesehen.
Das Messgerät ist mit Detektion und Signalisierung falscher Phasenreihenfolge ausgerüstet.
Das ND10 wird vom Messkreis- Spannungseingang gespeist.
Es hat eine galvanischer Trennung zwischen einzelnen Blöcken:
- Spannungs- und Stromeingänge
- Ausgang RS-485
- Impulsausgang.
Eigenschaften:
- Messungen von bis zu 52 Stromnetz- Parametern
- Spannungsversorgung aus dem Messkreis
- Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
- Modbus RS-485- Kommunikationsschnittstelle
- kostenlose eCon- Software
- zwei Alarm- Ausgänge
- Impulsausgang
- hinterleuchtete 3,5"- LCD- Anzeige
- 3 Jahre Garantie
Technische Daten:
Eingangsstrom In: 1A
Eingangsspannung Un: 3 x 230/400VAC
Anzeigebereiche:
Strom In: 0,00-1,5kA (1A) oder 0,00-60kA (5A) (über vorgeschaltete optionale Stromwandler)
Spannung L-N: 0,0-1,012MV (über vorgeschalteten optionalen Messwandler)
Spannung L-L: 0,0-1,752MVAC (über vorgeschalteten optionalen Messwandler)
Frequenz: 47,0-63,0Hz
Wirkleistung P, Eingang oder Ausgang: 0,00-9999MW
Blindleistung Q, kapazitiv oder induktiv: 0,00-9999 MVAr
Scheinleistung Si: 0,00-9999MVA
Wirkenergie EnP, Eingang oder Ausgang: 0-99.999.999,9kWh
Blindenergie EnQ, kapazitiv oder induktiv: 0-99.999.999,9kVArh
Leistungsfaktor PF: -1 bis 0 bis 1
Tangens Phi: -1,2 - 0 - 1,2
Kosinus Phi: -1 - 1
Phi: -180 - 180
THD: 0-100%
Relaisausgang: 2 x programmierbarer Relaisausgang, potenzialfreie Kontakte (Schließer), 250VAC/0,5AAC
Impulsausgang für Wirkenergie: NPN, open collector, passiv, Klasse A, nach EN 62053-31, Spannung 18-27V, Strom 10-27mA
RS- Schnittstelle: RS-485 Modbus
Display: 3,5"- LCD, monochrom, hinterleuchtet
Gewicht: <300g
Abmessungen: 96 x 96x 77mm³
Gehäuse- Schutzart: IP65 (Vorderseite), IP20 (Anschlussklemmen)
