Beschreibung

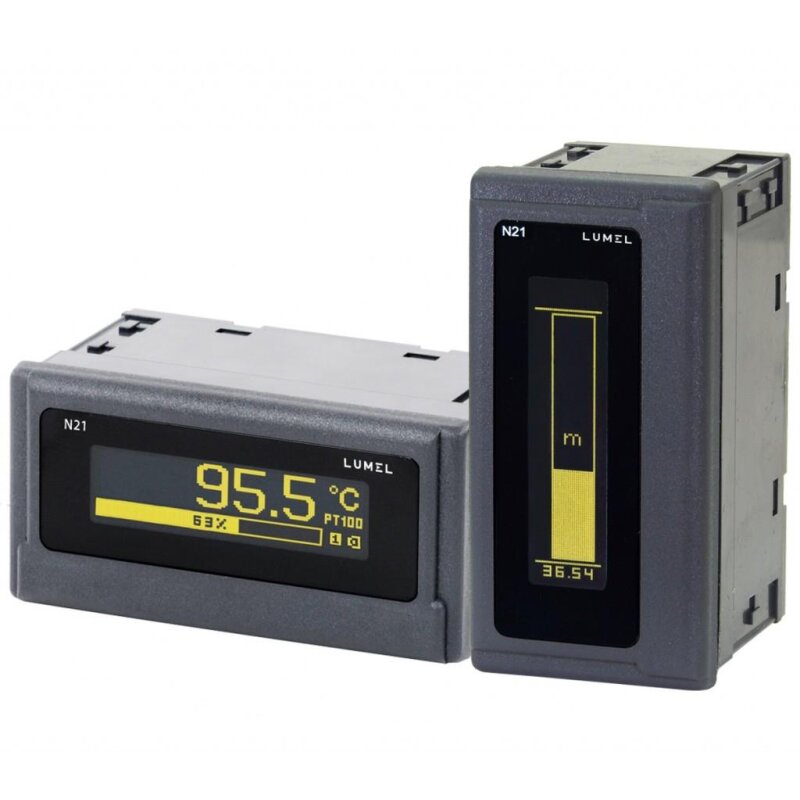

N21, Einbaumessgerät mit OLED- Grafikdisplay für Temperatur- und Normsignale
Das Schalttafel- Messgerät N21 von LUMEL ist ein programmierbares Einbaumessgerät mit Universaleingang zur Messung von Gleichspannungs- und Gleichstrom- Normsignalen oder der Temperatur mithilfe von Typ K- oder Typ J- Thermoelementen oder einem Pt100- Temperatursensor.
Die Bargraph- und numerische Anzeige erfolgt über ein OLED- Display mit 32x128 Pixeln.
Das N21 ist für vertikale oder horizontale Anzeige und Montage konfigurierbar.
Zur Konfiguration des Messgerätes dient die kostenlose eCON- Software. Hierfür wird es mit einem Computer über die Mini- USB- Schnittstelle verbunden.
Folgende Parameter können programmiert werden:
- Messgröße
- Kommastelle
- Arbeitsmodus des Relais- Ausgangs
- Schwelle der Auslösung des Relais- Ausgangs
- Zeitverzögerung der Auslösung des Relais- Ausgangs
- individuelle Kennlinie
- Automatische oder manuelle Vergleichsstellen- Kompensation für Thermoelemente
- Mittelungszeit
- benutzerdefinierte Anzeige- Einheit
- Wahl der Meldungssprache
- Konfiguration des Bargraphs
Die Ausgangssignale sind von den Eingangssignalen und der Versorgungsspannung galvanisch getrennt.
Technische Daten:
Spannungseingang: ±90mV
Stromeingang: ±24mA
Pt100- Eingang: -200 bis +850°C
Typ J- Thermoelement- Eingang: -50 bis +1200°C
Typ K- Thermoelement- Eingang: -50 bis +1370°C
Alarmausgang: Relais, Schließer, 250V/0,5A
Ausgang Versorgungsspannung für externe Messwandler: 24VDC/30mA
Display: OLED Grafikdisplay, 128x32Pixel, goldgelb
Gewicht: <250g
Abmessungen: 96 x 48 x 64mm
Gehäuse- Schutzart: IP65 (Front), IP20 (Anschlussklemmen)
Versorgungsspannung: 22-60VAC/20-60VDC und 60-253VAC/60-300VDC
