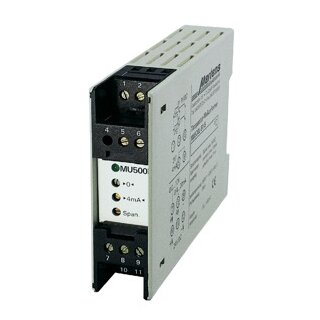

Messumformer MU 500L
Messumformer der Serie MU 500L konvertieren den Widerstand von Platin-Temperaturfühlern in normierte Einheitssignale.
Die universelle Signalaufbereitung ermöglicht die Fertigung beliebiger Messbereiche.
Ausgangsstrom und -spannung stehen simultan zur Verfügung.
Technische Daten:
Hilfsenergie
Hilfsspannung : 230 V AC }10 %; 24 V DC }20 %
Frequenz AC : 47..63 Hz
Leistungsaufnahme : <1,5 VA
Arbeitstemperatur : -10..+60 °C
CE- Konformitat : EN 61326-1:2013, EN 60664-1:2007
Messeingang*:
Messbereichsanf. Pt100 : im Bereich -100 °C.. +100 °C
Spanne Pt100 : im Bereich 50..600 °C
Messbereichsanf. Pt1000 : im Bereich -50 °C..+50 °C
Spanne Pt1000 : im Bereich 10..200 °C
Messstrom : ca. 0,6 mA (keine Eigenerwarmung)
Leitungswiderstand : max. 10 Ω, automatische Kompensation
bei 3-Leiter-Schaltung
Nullpunktabgleich : ca. }10 °C
4mA /2V Abgleich : ca. }1 mA bzw. }0,5 V
Messspanne : ca. }10 %
Fuhlerbruch : Ausgang geht auf Maximalwert
Fuhlerkurzschluss : Ausgang geht auf Minimalwert
Ausgänge:
Stromausgang : 0/4..20 mA, max. 500 Ω
Spannungsausgang : 0/2..10 V, max. 10 mA, simultan
zum Stromausgang max. 1 mA
Grundgenauigkeit : ≤ 0,2 %
Temperaturfehler : ≤ 0,01 %/K
Gehäuse :
Polycarbonat, UL94 V-0,TS35
Gewicht : ca. 140g
Anschluss : Schraubklemmen mit Drahtschutz,
max. 2,5 mm2
Schutzart : Gehause IP30, Klemmen IP20, BGVA3
*Minimaler und maximaler Bereich fur den Anfangswert und
Spanne der Messbereiche.
