MT-331, SMS- Störmelder, Telemetriemodul GSM/GPRS/EDGE

MT-331, SMS- Störmelder, Telemetriemodul GSM/GPRS/EDGE

• Integriertes, Fünf- Band GSM/UMTS- Modem 800/850/900/1800/1900/2100 (2G/3G)
• Unabhängige CPU und  Watchdog- System
• Elektronik mit Schutzlack- Versiegelung
• GPRS/HSPA- Paket- Datenübertragung
• 4 konfigurierbare binäre Ein-/Ausgänge
• 2 binäre/Zähler- Eingänge
• 2 konfigurierbare Eingänge als Binär- oder Analogeingänge (4-20mA, 0-10V)
• 1-Draht- Anschluss
• Spannungsausgang zur Speisung von externer Sensorik (7-24V)
• Kontroll- LEDs (GSM-/GPRS- Anmeldung, GSM Signalstärke, Geräte- Aktivität, Modul- Status)
• Interner eingebauter Li-Ion- Akku (1300/2600 mAh- Option)
• Energiesparfunktion bei DC- Betrieb oder in Verbindung mit einem Solarpanel
• Datenlogger mit Speicherkapazität von 28.000 Einträgen
• Fernkonfiguration, Programmierung, Firmwareaktualisierung und Diagnose über GPRS/HSPA
• Micro- USB- Schnittstelle zur Konfiguration und Diagnose
• Optionale eingelötete MIM ermöglicht redundante Kommunikation zur SIM oder ersetzt diese
• interne Temperaturmessung
• Druck- und/oder Feuchtigkeitsmessung (optional)
• 3 Jahre Garantie
• Dieser Artikel ist auch für die Diebstahlsicherung von Solaranlagen geeignet!

Das MT-331 Telemetriemodul (ersetzt die gesamte bisherige MT-30X- Serie) ist ein modernes Gerät, bestückt mit einem Quad- Band Modem µBlox SARA-U201. Das MT-331 hat immer noch ein Aluminium- Stranggussgehäuse und einen attraktiven Preis und bietet Ressourcen und Möglichkeiten, die in hochentwickelten Telemetriemodulen verfügbar sind. Mit Ausnahme der beiden fest zugeordneten Zähl- bzw. Binäreingänge kann der Anwender zusätzliche 4 Eingänge (auch als Zähler- Modus) und zusätzliche 2 Binäreingänge (anstelle von analogen) konfigurieren. In Steuerungsanwendungen, die Ausgänge benötigen, kann der Anwender 4 Kanäle konfigurieren. Messfunktionen können durch zwei konfigurierbare analoge Eingänge (4-20mA oder 0-10V)  realisiert werden. Der eingebaute Li-Ion- Akku hält die Spannungsversorgung aufrecht für den Fall, dass die Haupt- Spannungsversorgung ausfällt. Ein gespeister Ausgang liefert eine stabilisierte Spannung für externe Schaltungen und Messsensoren, auch im Energiesparmodus.

Das MT-331 Telemetriemodul ist ein energieeffizientes "Green Line"- Modul, kompatibel mit erneuerbaren Energiequellen. Ein Energiespar- Modus, unterstützt durch einen eingebauten LI-Ion- Akku erlaubt den Anschluss einer externen Batterie als Haupt- Spannungsquelle. Das Gerät kann auch direkt aus Solarpanels gespeist werden. Im Energiesparmodus geht das Modul in den "Schlafmodus" (wie bei den autarken Datenloggern der MT-7xx- Familie) und wacht auf zum eingestellten Zeitpunkt oder beim Auftreten von Ereignissen.

Außer einer  Standard- SIM- Karte (Subscriber Identification Module) kann eine optional eingelötete MIM (Machine Identification Module) verwendet werden.
In diesem Fall ergeben sich folgende Nutzungsmöglichkeiten:
  a. nur die MIM- Karte, ohne SIM
  b. nur die SIM- Karte, ohne MIM- Aktivierung
  c. SIM- und MIM- Karte (redundanter Betrieb in unterschiedlichen Mobilfunknetzen).

Das Modul hat einen Flash- Speicher, der bis zu 28.000 Einträge mit einer max. Schreibfrequenz von 1s- Intervallen speichern kann. Bei Speicherungsintervallen von z. B. 5 Minuten hat der Datenlogger eine Kapazität von 96 Tagen.

Zusammen mit dem  MT-331- Modul werden kostenlose Apps mitgeliefert: MT-Manager und MTC für die folgenden Operationen (lokal oder aus der Ferne): Konfiguration, Ressourcen- Überwachung und Firmware- Aktualisierung,  MT-Data Provider (OPC- Server, relationale Datenbank, Datensicherungsmaschine) für die Kommunikaitonsumgebung für Microsoft Windows. Diese Anwendungen ermöglichen eine leichte Anbindung  an nahezu alle gängigen SCADA- Systeme.

Ähnlich wie bei der früheren MT-30X- Familie ist das MT-331 mit einem stilvollen Aluminiumgehäuse mit Hutschienen- Anschlüssen ausgestattet. Obwohl das MT-331 aus einer Serie von kostengünstigen inVentia- Modulen stammt, hat es eine Garantie von 3 Jahren, wie bei professionellen Serien, und wir sind sicher, dass es in vielen professionellen Anwendungen nützlich ist.
Das Modul wird mit einer englischen Bedienungsanleitung geliefert.


Funktionalität
+ Sendemodi:
    - GPRS/HSPA - Paket- Datenübertragung
    - SMS
+ Konfigurierbare binäre Eingänge, Ausgänge, Zähler und Analogeingänge
+ Datenlogger mit 1s Auflösung,  Flash- Datenspeicher (Kapazität 28.000 Einträge)
+ Fernzugriff auf Konfigurations- Parameter, Fern- Firmwareupdate
+ Konfigurierbare Zugangssicherheit - IP- und Telefonliste, optional per Passwort
+ 6 binäre Eingänge können als Zähler konfiguriert werden (bis zu 100Hz, ohne analoge Eingänge)
+ Unaufgeforderte Benachrichtigung, abhängig von Ereignis- Regeln und Zeiteinstellungen
+ Dynamische SMS- Inhalte
+ Hutschienenmontage
+ Energiesparfunktion - das Modem wird nur während des Sendens gespeist
+ Benutzerfreundliche Konfigurations- Software


Technische Daten:

Allgemeines

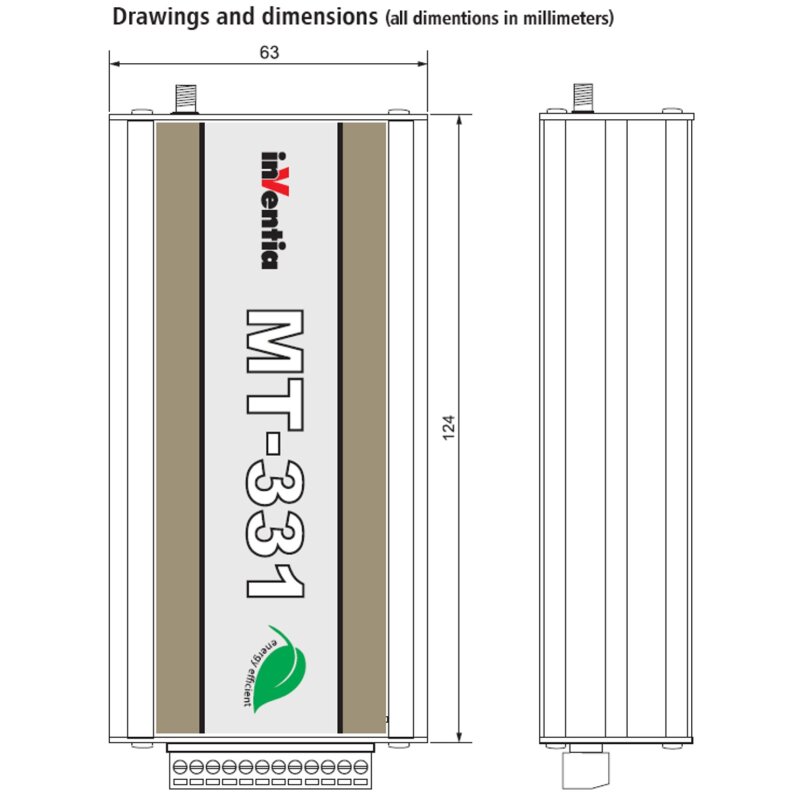

Abmessungen (H x B x L): 124 x 63 x 30mm³
Gewicht: 100g
Montage: Hutschiene 35mm
Betriebstemperatur: 0 bis +55°C für 1,3Ah- Akku
                           -20 bis +55°C für 2,6Ah- Akku
Schutzart: IP40
Garantie: 3 Jahre

2G/3G- Modem
Modem- Typ: µBlox SARA-U201
GSM: Quad Band (850/900/1800/1900)
WCDMA (UMTS): 800/850/900/1900/2100
Antenne: 50 Ohm

Spannungsversorgung
Gleichspannung: 7-30VDC
Mittlere Stromaufnahme (für 12VDC ohne externe Verbraucher: Ruhezustand (Idle): 10mA; Aktivität: 180mA; Max.: 250mA
Interner Lithium-Ion- Akku: 1300mAh oder 2600mAh

Ausgang zur Speisung von Sensoren VOUT
Einstellbereich Ausgangsspannung: 7-24V
Einstell- Schritt: 0,1V
Max. Ausgangsstrom: 20mA bei 24V; 40mA bei 7-16V

Analoge Eingänge 1W, AN1, AN2:
Eingang 1W - Temperaturmessung
Sensortyp: 1-Draht DS18B20
Messbereich: -55 bis +125°C
Genauigkeit: ±1°C

Eingang AN1, AN2 - Spannungsmessung
Messbereich: 0-10V
Max. Eingangsspannung: 18V
Eingangswiderstand: 207kOhm typ.
A/D- Wandler: 12 Bit
Genauigkeit: ±0,5%

Eingang AN1, AN2 - Strommessung
Messbereich: 4-20mA
Max. Eingangsstrom: 50mA
Dynamische Eingangs- Impedanz: 120 Ohm typ.
Spannungseinbruch bei 20mA: <2,4V max
A/D- Wandler: 12 Bit
Genauigkeit: ±0,5%

Binäre Ausgänge Q1 - Q4
Ausgangstyp: Transistor "open drain"- Typ
Empfohlener mittlerer Strom für einen einzelnen Ausgang: 100mA
Max. Strom für einen einzelnen Ausgang: 250mA
Ausgangswiderstand im ON- Zustand:. 3 Ohm max.
Max. verwendete Spannung: 24V

Binäre Eingänge I1-I6
Eingangsspannung: 30V
Eingangswiderstand: 12,7kOhm typ.
Eingangsspannung  ON (1): >9V
Eingangsspannung OFF (0): <3V

Binäre Eingänge I7-I8
Eingangsspannung: 30V
Eingangswiderstand: 15,4kOhm typ
Eingangsspannung ON (1): >9V
Eingangsspannung OFF (0): <3V
Minimale Impulslänge "1": 10ms

Interner Temperatursensor
Messbereich: -25 bis +80°C
Genauigkeit: ±1°C

Das Modul wird ohne externe Sensoren geliefert. Diese müssen separat bestellt werden.
