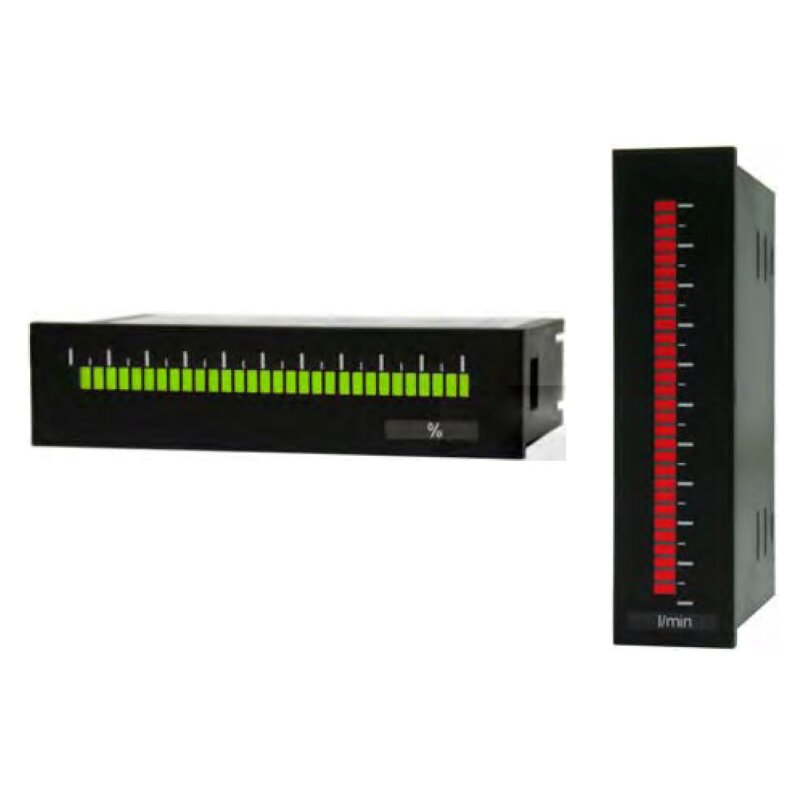

LED- Bargraph- Anzeige, horizontal, 96 x 24mm

Artikelnummer: MB1-33RHOff

  • 30-Segmente- Bargraph- Anzeige
  • horizontaler Fronttafeleinbau, 96 x 24mm
  • Segment- Farbe: rot/grün umschaltbar, optional blau/rot oder orange/grün
  • geringe Einbautiefe: 60mm ohne die steckbare Schraubklemme
  • Parametrierung über HEX-Schalter und Taster
  • ab Werk vorjustierter Eingang für Normsignal 0 bis 10V und 0/4 bis 20mA
  • freie Justierung am Eingangssignal möglich
  • 8 verschiedene Darstellungsarten als Balken, Dot/Punkt oder Vorhang parametrierbar
  • freie Richtungswahl und Mittendarstellung (z.B. Balken aus der Mitte heraus)
  • stufenweise Helligkeitsregulierung
  • Schutzart IP65 frontseitig
  • steckbare Schraubklemme

Kategorie: 96 x 24mm

Versorgungsspannung

179,80 €

inkl. 16% MwSt.

Vor. Lieferzeit: ca. 1-2 Wochen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

LED- Bargraph- Anzeige, horizontal, 96 x 24mm

Deutsches Qualitätsprodukt!
Prozessor- Bargraph- Anzeige ohne Schaltpunkte in LED- Technik für horizontalen Einbau mit den Einbaumaßen 96 x 24mm. Mit einer Auflösung von 30 Digit gibt sie einen schnellen Überblick über Spannungen, Pegelstände, Füllstände, Produktionsdaten, Trends, Geschwindigkeit und mehr in Messwarten, Mosaikwarten, Steuerständen, in Anzeigetafeln und an Maschinen in unterschiedlichen Bereichen der Industrie.
Bargraph- Anzeigen eignen sich besonders zur Darstellung von sich ständig ändernden Messwerten.
Alle Messbereiche sind über die Anschlussklemmen wählbar.
Die Dimensions- Beschriftung (z. B. V, %, kg, m/min, pH) muss bei Bestellung mit angegeben werden.

Diese horizontale Bargraph- Anzeige ist erhältlich für die Versorgungsspannung 24VDC oder 230VAC (bitte bei der Bestellung auswählen!)


Technische Daten:
Messbereich: 0...10V / 0/4...20mA
Messspanne: -12 bis +12V;   -22mA bis +24mA
Eingangswiderstand: Ri bei ~200 kOhm / Ri bei ~100 Ohm
Messfehler: 0,5% v. Endwert, ±1 Digit / 0,5% v. Endwert, ±1 Digit
Temperaturdrift: 100ppm/K
Messzeit: ca. 100ms
Messprinzip: U/F-Wandlung
Auflösung: ca. 14 Bit bei 0,1s Messzeit
Versorgungsspannung: 24VDC ±10% / 2A
Leistungsaufnahme: ca. 1,5 VA
Anzeige: Bargraph 30 Segmente
Bargraphsegment: 4mm
Segmentfarbe: rot/grün, umschaltbar über Codierschalter
Anzeigebereich: 30- Segmente- Bargraphanzeige
Überlauf: Blinken aller Bargraphelemente außer den letzten drei Segmenten
Unterlauf: Blinken der ersten drei Bargraphelemente
Speicher: EEPROM, Datenerhalt >100 Jahre
Arbeitstemperatur: 0 bis +60°C
Lagertemperatur: -20 bis +80°C
Klimafestigkeit: rel. Feuchte 0-85% im Jahresmittel ohne Betauung

Gehäuse: 96 x 24 x 60 mm (BxHxT; T=69mm einschließlich Steckklemme)
Einbauausschnitt: 92,0+0,8 x 22,0+0,3 mm
Befestigung: Schraubelemente für Wandstärken bis 3mm
Gehäusematerial: PC Polycarbonat, Farbe schwarz UL94V-0
Dichtungsmaterial: EPDM, 65 Shore
Schutzart frontseitig: IP65 Standard
                    rückseitig: IP00
Gewicht: ca. 0,1kg
Anschluss: Steckklemme; Leitungsquerschnitt bis 2,5mm2

Optionen gegen Aufpreis (bitte anfragen):
  • blau/rote LEDs anstelle von rot/grün
  • orange/grüne LEDs anstelle von rot/grün
