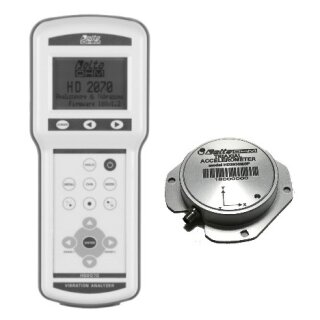

HD2070.BV, Gebäude- Vibrationsmessgeräte- Set
Komplettes Kit zur Messung von Schwingungen im Hochbau, bei Abbrucharbeiten sowie im Straßen- und Gleisbau gemäß UNI 9614:2017; EN ISO 8041-1:2017; ISO 2631-2:2003; NS8176.E
Das Kit besteht aus folgenden Komponenten:
- HD2070.K1 – 3-Kanal-Schwingungsmessgerät für IEPE-Beschleunigungsaufnehmer
– Datenprotokollierung mit 8 MB Speicher und SD-Karte
– Aufzeichnung von Sprachkommentaren zu den Messungen
– RS232- und USB-Schnittstelle. Inklusive Werkskalibrierung der Messkette mit Kalibrierbericht gemäß ISO 8041-1.
- HDBV-1000 – Hochempfindlicher IEPE-Triaxial-Beschleunigungsaufnehmer
- HD2030.CAB3M-5M – Kabel zum Anschluss von Triaxial-Beschleunigungsaufnehmern mit 4-poligem M5-Stecker. Länge 5 m
- HD2030AC5 – Bodenpositionierungsadapter gemäß ISO 5348 mit Wasserwaage und verstellbaren Füßen für eine perfekte isostatische Lagerung. Geschützte Beschleunigungssensorhalterung.
- Tragetasche
Hauptanwendungen:
Arten von Schwingungsquellen: Straßen- und Schienenverkehr, Industrie und Maschinenbetrieb, Straßen- und Baustellenaktivitäten, Explosionen, verschiedene Arten menschlicher Aktivitäten, die Schwingungen erzeugen.
Das HD2070.BV ist die perfekte Lösung für diese Anwendung:
Das Kit enthält das notwendige Gerät und die Messzelle mit allem, was Sie zur Messung der Schwingungswirkung benötigen.
Messung der Auswirkungen von Schwingungsbelästigung auf den menschlichen Körper
Die Bewertung der Belastung des Menschen durch Ganzkörperschwingungen in Gebäuden hinsichtlich Komfort und Belästigung der Nutzer unterliegt spezifischen
ISO-Vorschriften. Die Quellen dieser Schwingungen sind vielfältig.
Sie können durch im Gebäude installierte Maschinen verursacht werden, aber auch durch Schwingungen, die von außen erzeugt werden:
Abriss eines nahegelegenen Bauwerks, Auswirkungen von Eisenbahnstrecken, Autobahnbauarbeiten, Bautätigkeiten, Explosionen.
Die Bewertung der Belästigung erfolgt anhand des frequenzbewerteten Beschleunigungswerts aW(t), der von den Messgeräten entsprechend erfasst und verarbeitet wird, um den Deskriptor Vsor zu erhalten. Dieser wird mit einer Reihe von Grenzwerten in mm/s² verglichen, die vom Nutzungsort der Gebäude und vom Referenzzeitraum (Tag/Nacht) abhängen. Überschreiten die Werte oder Pegel der untersuchten Schwingungen die Grenzwerte, können die Schwingungen als objektiv störend für die betroffene Person angesehen werden.
Grenzwerte Vsor:
Wohnumgebungen:
Tag: 7,2mm/s²
Nacht: 3,6mm/s²
Arbeitsplätze: 14mm/s²
Krankenhäuser: 2mm/s²
Kindergärten und Altenheime: 3,6mm/s²
Schulen: 5,4mm/s²
Technische Daten:
Allgemein:
Referenznormen:
UNI 9614:2017
ISO 8041-1:2017
ISO 2631-2:2003
NS 8176.E
HD2070 Messgerät:
Referenznorm: ISO 8041-1:2017
Frequenzbewertung: Wm unabhängig für jeden Erfassungskanal,
entsprechend ISO 2631-2:2003
Bandpassfilterung: Fm 0,8Hz–100Hz
Parameter: a(t), aX(t), aY(t), aZ(t), abl,j(t), aW,j(t), aW,rms,j(t), aW,(t), aW,max
Beschleunigungssensor:
Typ: dreiachsig
Sensorelement: MEMS
Nennempfindlichkeit: 1V/ms²
Frequenzgang: 0,2 Hz–400Hz
Abtastfrequenz: 8kHz
Auflösung: 25Bit
Typisches Rauschen: <1mm/s²
Speicher: SD- Karte bis zu 8GB
