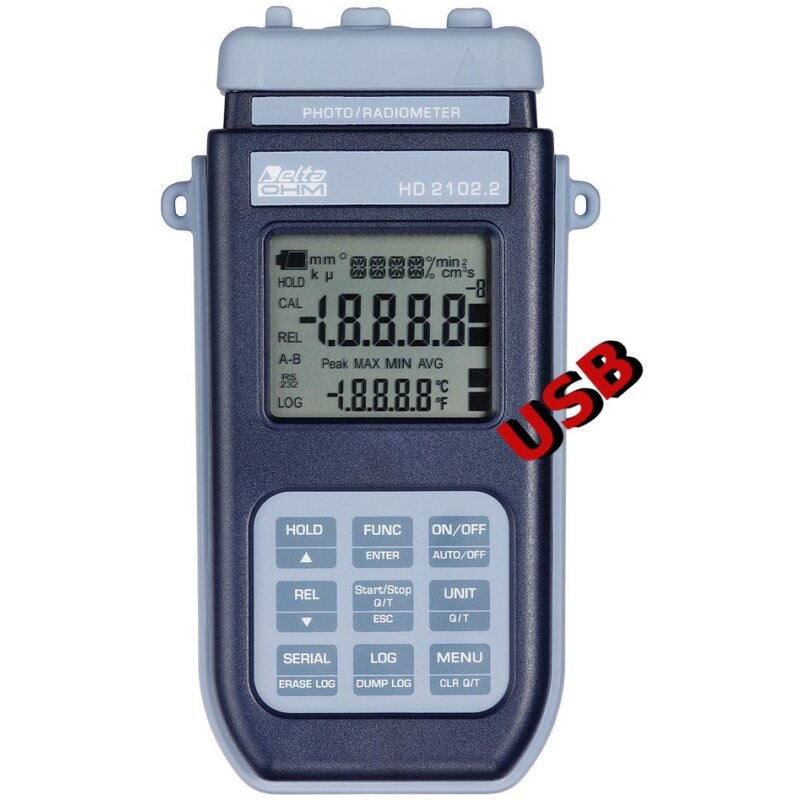

HD 2102.2, Photo- Radiometer mit Datenlogger und USB
Beschreibung
HD 2102.2, Photo- Radiometer mit Datenlogger und USB
Das HD 2102-2 ist ein tragbares Messgerät mit einer großen LCD- Anzeige. Es misst Beleuchtungsstärke, Leuchtdichte, PAR und Bestrahlungsstärke (über VIS-NIR-, UVA-, UVB- und UVC- Spektralbereiche oder Messung der Bestrahlung, die gemäß der UV- Aktionskurve wirksam ist).
Die optionalen Sonden sind mit dem SICRAM- Automatik- Erkennungsmodul ausgestattet: Neben der Erkennung erfolgt auch die Auswahl der Maßeinheit automatisch.
Die werksseitigen Kalibrierungsdaten sind bereits im Gerät gespeichert.
Zusätzlich zur sofortigen Messung berechnet das Messgerät auch das Zeitintegral Q(t). Einige Grenzwerte können mit der integrierten Messung und mit der Integrationszeit verknüpft werden, was im Menü eingestellt werden kann. Wenn diese Grenzwerte überschritten werden, veranlassen sie, dass das Messgerät die Integralberechnung stoppt.
Das HD 2102-2- Messgerät hat einen integrierten Datenlogger. Es speichert bis zu 38.000 Messwerte mit einer 1-Kanal- Sonde und bis zu 14.000 Messwerte mit kombinierten Sonden. Diese Daten können dann vom Messgerät über die Verbindung der seriellen Multi- Standard RS-232C- und USB 2.0- Schnittstelle in einen PC geladen werden. Speicherintervall, Druck und Baudrate können über das Menü konfiguriert werden. Das HD 2102-2 hat eine serielle RS232C- Schnittstelle und kann die gesammelten Messdaten in Echtzeit an einen PC oder tragbaren Drucker übertragen. Die Funktionen Max, Min und Avg berechnen die maximalen, minimalen oder Durchschnittswerte. Andere Funktionen sind: Die relative Messung REL, die Hold- Funktion und die automatische Abschaltung, die auch deaktiviert werden kann.
Die optionalen Sonden sind mit dem SICRAM- Automatik- Erkennungsmodul ausgestattet: Neben der Erkennung erfolgt auch die Auswahl der Maßeinheit automatisch.
Die werksseitigen Kalibrierungsdaten sind bereits im Gerät gespeichert.
Zusätzlich zur sofortigen Messung berechnet das Messgerät auch das Zeitintegral Q(t). Einige Grenzwerte können mit der integrierten Messung und mit der Integrationszeit verknüpft werden, was im Menü eingestellt werden kann. Wenn diese Grenzwerte überschritten werden, veranlassen sie, dass das Messgerät die Integralberechnung stoppt.
Das HD 2102-2- Messgerät hat einen integrierten Datenlogger. Es speichert bis zu 38.000 Messwerte mit einer 1-Kanal- Sonde und bis zu 14.000 Messwerte mit kombinierten Sonden. Diese Daten können dann vom Messgerät über die Verbindung der seriellen Multi- Standard RS-232C- und USB 2.0- Schnittstelle in einen PC geladen werden. Speicherintervall, Druck und Baudrate können über das Menü konfiguriert werden. Das HD 2102-2 hat eine serielle RS232C- Schnittstelle und kann die gesammelten Messdaten in Echtzeit an einen PC oder tragbaren Drucker übertragen. Die Funktionen Max, Min und Avg berechnen die maximalen, minimalen oder Durchschnittswerte. Andere Funktionen sind: Die relative Messung REL, die Hold- Funktion und die automatische Abschaltung, die auch deaktiviert werden kann.
Das Gerät hat die Gehäuse- Schutzart IP66.
Das HD 2102-2 wird mit einer englischen Bedienungsanleitung und ohne Sonden geliefert.
Das HD 2102-2 wird mit einer englischen Bedienungsanleitung und ohne Sonden geliefert.
Eine Reihe von optionalen Sonden kann zusätzlich bestellt werden.
Technische Daten:
Messgerät:
Abmessungen (L x B x H): 185x90x40mm³
Gewicht: 470g (mit Batterien)
Materialien: ABS- Kunststoff, Gummi
Anzueige: 2 x 4½ Digits plus Symboles; sichtbarer Bereich: 52x42mm²
Betriebsbedingungen:
Betriebstemperatur: -5...+50°C
Lagertemperatur: -25...+65°C
Betriebs- relative Feuchte: 0...90% r.F., nicht kondensierend
Schutzart: IP66
Spannungsversorgung:
Batterien: 4 x 1,5V, Typ AA
Batterie- Standzeit: 200h mit 1800mAh- Alkali- Batterien
Stromaufnahme bei abgeschaltetem Gerät: 20µA
Netzanschluss: optionales Netzteil 12VDC/1000mA
Maßeinheiten: lux - fcd - lux·s - fcd·s - W/m2 - µW/cm2 - J/m2 - µJ/cm2 - µmol/(m2·s) - µmol/m2 - cd/m2 - µW/lumen
Sicherheit der gespeicherte Daten: Unbegrenzt, unabhängig vom Batterie- Ladezustand
Zeit:
Datum und Zeit: in Echtzeit
Zeit- Genauigkeit: max. Drift 1min/Monat
Messwert- Speicherung:
Typ (für 1-Kanal- Sonden): 2.000 Seiten mit je 19 Messwerten
Typ (für kombinierte Sonden): 2.000 Seiten mit je 7 Messwerten
Anzahl (für 1-Kanal- Sonden): insgesamt 38.000 Messwerte
Anzahl (für kombinierte Sonden): insgesamt 14.000 Messwerte
Wählbare Speicherintervalle: 1s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 15min, 20min, 30min, 1h
Serielle Schnittstelle RS232C:
Typ: RS232C galvanisch getrennt
Baudrate: Kann von 1.200 bis 38.400 Baud eingestellt werden
Datenbits: 8
Parität: keine
Stoppbit: 1
Datenflusssteuerung: Xon/Xoff
Serielle Kabellänge: Max 15m
Wählbares Druckintervall: Sofort oder 1s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 15min, 20min, 30min, 1h
USB- Schnittstelle:
Version: 1.1 - 2.0 galvanisch getrennt
Anschlüsse:
Eingangsmodul für die Sonden: 8-poliger DIN45326- Stecker
serielle RS232- Schnittstelle: 8-poliger MiniDIN- Stecker
serielle USB- Schnittstelle Typ B- MiniUSB- Stecker
Netzteil: 2-poliger Stecker (Pluspol in der Mitte)
Technische Daten:
Messgerät:
Abmessungen (L x B x H): 185x90x40mm³
Gewicht: 470g (mit Batterien)
Materialien: ABS- Kunststoff, Gummi
Anzueige: 2 x 4½ Digits plus Symboles; sichtbarer Bereich: 52x42mm²
Betriebsbedingungen:
Betriebstemperatur: -5...+50°C
Lagertemperatur: -25...+65°C
Betriebs- relative Feuchte: 0...90% r.F., nicht kondensierend
Schutzart: IP66
Spannungsversorgung:
Batterien: 4 x 1,5V, Typ AA
Batterie- Standzeit: 200h mit 1800mAh- Alkali- Batterien
Stromaufnahme bei abgeschaltetem Gerät: 20µA
Netzanschluss: optionales Netzteil 12VDC/1000mA
Maßeinheiten: lux - fcd - lux·s - fcd·s - W/m2 - µW/cm2 - J/m2 - µJ/cm2 - µmol/(m2·s) - µmol/m2 - cd/m2 - µW/lumen
Sicherheit der gespeicherte Daten: Unbegrenzt, unabhängig vom Batterie- Ladezustand
Zeit:
Datum und Zeit: in Echtzeit
Zeit- Genauigkeit: max. Drift 1min/Monat
Messwert- Speicherung:
Typ (für 1-Kanal- Sonden): 2.000 Seiten mit je 19 Messwerten
Typ (für kombinierte Sonden): 2.000 Seiten mit je 7 Messwerten
Anzahl (für 1-Kanal- Sonden): insgesamt 38.000 Messwerte
Anzahl (für kombinierte Sonden): insgesamt 14.000 Messwerte
Wählbare Speicherintervalle: 1s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 15min, 20min, 30min, 1h
Serielle Schnittstelle RS232C:
Typ: RS232C galvanisch getrennt
Baudrate: Kann von 1.200 bis 38.400 Baud eingestellt werden
Datenbits: 8
Parität: keine
Stoppbit: 1
Datenflusssteuerung: Xon/Xoff
Serielle Kabellänge: Max 15m
Wählbares Druckintervall: Sofort oder 1s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 15min, 20min, 30min, 1h
USB- Schnittstelle:
Version: 1.1 - 2.0 galvanisch getrennt
Anschlüsse:
Eingangsmodul für die Sonden: 8-poliger DIN45326- Stecker
serielle RS232- Schnittstelle: 8-poliger MiniDIN- Stecker
serielle USB- Schnittstelle Typ B- MiniUSB- Stecker
Netzteil: 2-poliger Stecker (Pluspol in der Mitte)
Lieferumfang:
HD2102.2, Messgerät mit Datenlogger
4 x 1.5V Alkali- Batterien
englische Bedienungsanleitung
Koffer
CP23, USB- Kabel
DeltaLog9- Software, zum kostenlosen Download von der Homepage des Herstellers
Optionales Zubehör:
LP471-PHOT Sonde für Beleuchtungsstärke
LP471-LUM2 Sonde für Leuchtdichte
LP471-PAR Quanten- radiometrische Sonde
LP471-UVA Sonde für UVA- Bestrahlungsstärke
LP471-UVB Sonde für UVB- Bestrahlungsstärke
LP471-UVC Sonde für UVC- Bestrahlungsstärke
LP471-P-A Doppelsonde für Beleuchtungsstärke und UVA- Bestrahlungsstärke
LP471 BLUE Sonde für Bestrahlungsstärke im Spektralband von blauem Licht
LP SILICON-PYRA Sonde für globale Sonnenstrahlung (Pyranometer- Sonde)
