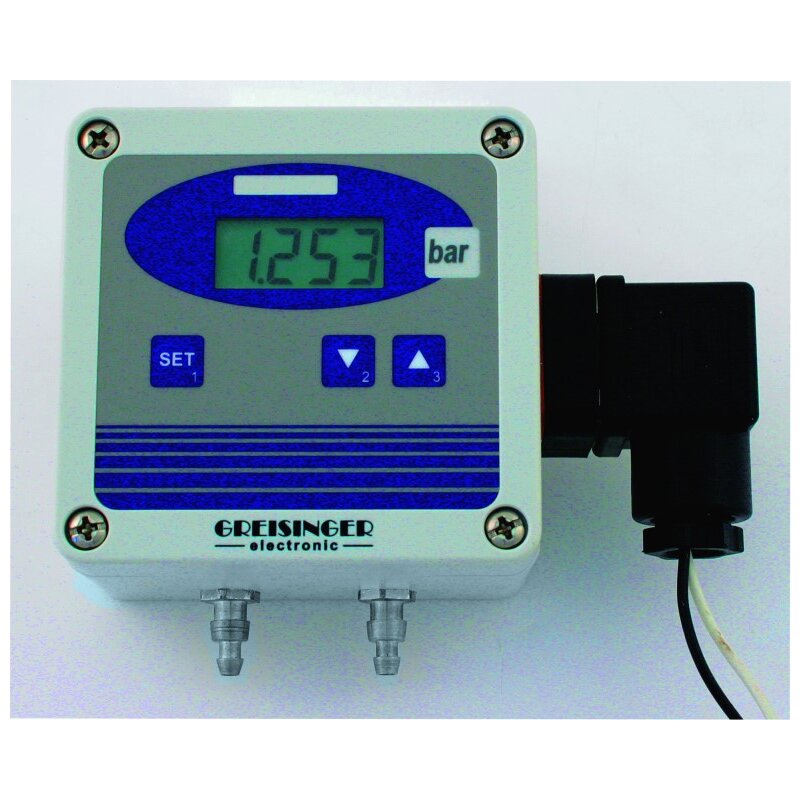

GMUD MP-F-MBF, Druck- Messumformer für -25 bis +25mbar Differenzdruck
Beschreibung
GMUD MP-F-MBF, Druck- Messumformer für -25 bis +25mbar Differenzdruck
Mikroprozessorgesteuerter digitaler Druckmessumformer mit Display und 3-Tasten- Bedienung.Mit frei skalierbarem Analogausgang, der zwischen 4-20 mA und 0-10 V umgeschaltet werden kann.
+ frei skalierbar
+ Ausgang umschaltbar 4-20mA / 0-10V
+ mit Display
+ Schaltausgang
+ Ausgang umschaltbar 4-20mA / 0-10V
+ mit Display
+ Schaltausgang
Anwendung:
Für Luft sowie nichtaggressive, nichtoxidierende und nichtreduzierende Gase.
Für Luft sowie nichtaggressive, nichtoxidierende und nichtreduzierende Gase.
Einsatzgebiet:
- Luft und nicht aggressive Gase
- Regel-/Mess- und Überwachungsaufgaben
- Klima-/Lüftungstechnik
- Umwelt- und Medizinaltechnik
Druckarten:
RELATIVDRUCK (Referenz Atmosphäre bzw. umgebender Druck) für Über-/Unter- und Differenzdruckmessungen (Sensor zeigt bei Beaufschlagung mit Atmosphären- bzw. Umgebungsdruck Null an).
Technische Daten:
Sensorelement: Piezoresistiver Drucksensor mit integrierter Temperaturkompensation
Messbereich: -25 bis +25mbar
Berstdruck: max. 200mbar
Berstdruck: max. 200mbar
Genauigkeit typ.: GMUD MP-S: ±0,15% FS (lin.), ±0,6% FS (Hysterese und Temperatur 0 ... 70°C)
GMUD MP-F: ±0,35% FS (lin.), ±0,6% FS (Hysterese und Temperatur 0 ... 70°C)
Ausgangssignal: 4 ... 20mA / 0 ... 10V (einstellbar über Menü)
Hilfsenergie: nur im 0 ... 10V Ausgangsmodus (18 ... 30VDC / 24VAC)
Zulässige Bürde (4 ... 20mA): Ra[Ohm] = (Uv [V] - 12 [V]) / 0.02A
Zulässige Last (0 ... 10V): >= 3000 Ohm
Betriebstemperatur: -20 ... +70°C
Lagertemperatur: -40 ... +70°C
Display / Bedienung: 4-stellige 7-Segment-Anzeige und 3-Tasten- Bedienung
Druckanschluss: Universaldruckstutzen für 6 x 1mm oder 8 x 1mm
Kunststoffschlauch (4 oder 6mm Schlauch-Innendurchmesser)
Einbaulage: Beliebig (geringe Lageempfindlichkeit bei kleinen Messbereichen)
Gehäuse: ABS (IP65): Mit Befestigungsbohrungen für Wandmontage (nach Abnahme des Deckels)
Elektrischer Anschluss: Winkelstecker nach EN 175301-803/A (IP65)
GMUD MP-F: ±0,35% FS (lin.), ±0,6% FS (Hysterese und Temperatur 0 ... 70°C)
Ausgangssignal: 4 ... 20mA / 0 ... 10V (einstellbar über Menü)
Hilfsenergie: nur im 0 ... 10V Ausgangsmodus (18 ... 30VDC / 24VAC)
Zulässige Bürde (4 ... 20mA): Ra[Ohm] = (Uv [V] - 12 [V]) / 0.02A
Zulässige Last (0 ... 10V): >= 3000 Ohm
Betriebstemperatur: -20 ... +70°C
Lagertemperatur: -40 ... +70°C
Display / Bedienung: 4-stellige 7-Segment-Anzeige und 3-Tasten- Bedienung
Druckanschluss: Universaldruckstutzen für 6 x 1mm oder 8 x 1mm
Kunststoffschlauch (4 oder 6mm Schlauch-Innendurchmesser)
Einbaulage: Beliebig (geringe Lageempfindlichkeit bei kleinen Messbereichen)
Gehäuse: ABS (IP65): Mit Befestigungsbohrungen für Wandmontage (nach Abnahme des Deckels)
Elektrischer Anschluss: Winkelstecker nach EN 175301-803/A (IP65)
max. Leitungsquerschnitt 1,5mm²,
Leitungsdurchmesser: 4,5 ... 7mm
Optionen:
LACK: Platine beidseitig lackiert für Anwendungen im Freien
OUT: Schaltausgang (max 28V, 40mA) bei Genzwert-Über- oder -Unterschreitung, Anschluss über 2ten Winkelstecker
OUT: Schaltausgang (max 28V, 40mA) bei Genzwert-Über- oder -Unterschreitung, Anschluss über 2ten Winkelstecker
