Frequency Master IV, HF- Messgerät, 1MHz bis 10GHz!
Funktionen und Ausstattung:

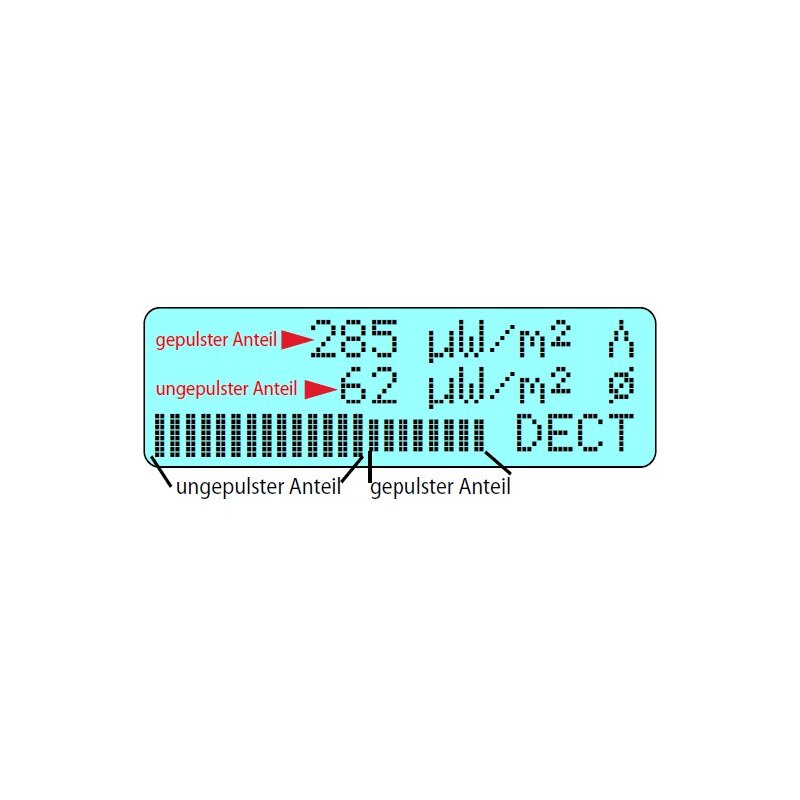

- 3-zeilige LC-Anzeige zur gleichzeitigen Darstellung von gepulstem und ungepulsten Messwert
- Großer Lautsprecher - Komfortable Lautstärkesteuerung über Tasten
- Anzeige des erkannten Funkdienstes
- Geeignet auch für 5G- Signale bis max. 10GHz
- Farbliche Abstufung des Messwertes über farbige Lichter nach baubiologischen Empfehlungen.
- Wahl der Maßeinheiten mV/m oder µW/qm
- USB- Anschluss (optional erhältliche Softwarelizenz für Langzeitaufzeichnungen)
- Eingebauter Akku (Betriebszeit bis zu 24 Stunden)
- Robustes Alu-Gehäuse, ansprechendes Design
Der Frequency Master IV ist in der Lage, den großen Frequenzumfang von 1MHz bis ca. 10GHz breitbandig zu erfassen. Damit werden die bisherigen Frequenzbänder des terrestrischen Fernsehens, des neuen digitalen Rundfunks, Mobilfunkfrequenzen, Drahtlostelefone, WLAN-Bänder 2,4GHz und 5,8GHz Bluetooth und IEEE, LTE, UMTS WIMAX- Bänder, 5G und auch einige RADAR- Frequenzen abgedeckt.
Durch den eingebauten Spitzenwertspeicher (PeakHold) werden auch kurzzeitige Messwertspitzen, wie z. B. RADAR- Impulse, sicher erkannt. Wenn diese Funktion aktiviert ist, dann wird der jeweils höchste Messwert im Display "eingefroren". Besonders hervorzuheben ist die hervorragende Erfassung von Signalen mit hohem Crest- Faktor.
Um dem weiten Frequenzumfang gerecht zu werden, wird der Frequency Master IV mit zwei Präzisions- LogPer- Antennen geliefert. Neben der Antenne für 900MHz bis 2,6GHz gibt es eine zweite Antenne für den Frequenzbereich 2,4GHz bis 11GHz.

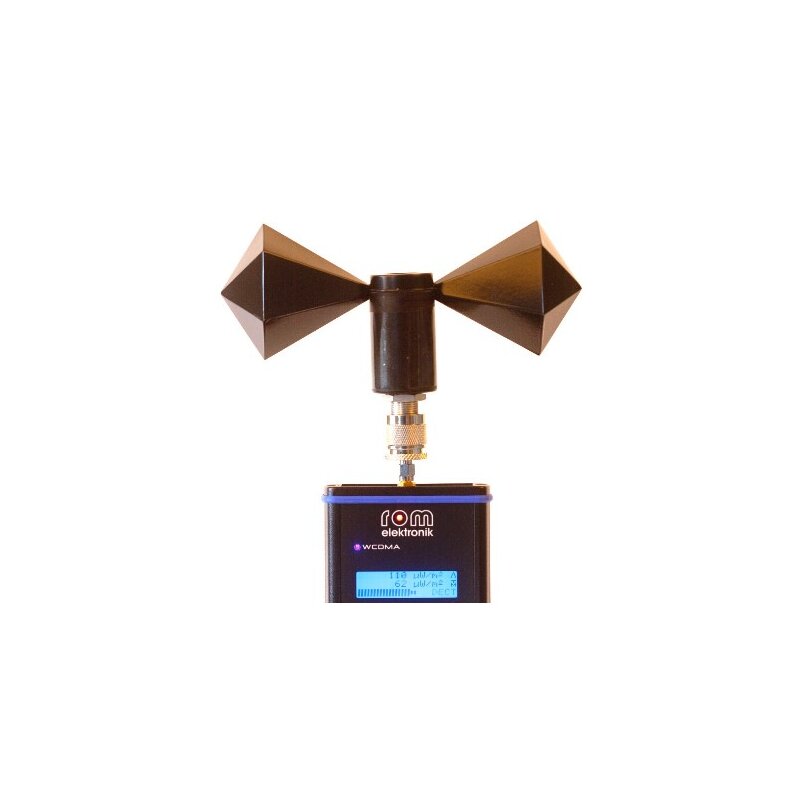

Optional ist auch eine bikonische Antenne lieferbar. Mit dieser nicht gerichteten Antenne wird ein Frequenzbereich von ca. 20 MHz bis 3 GHz abgedeckt:
Das robuste Alu-Gehäuse beinhaltet neben der Hochleistungs- Messelektronik auch einen großen Lautsprecher. Damit ist ein satter, detailreicher Sound zu vernehmen, den viele Kunden schätzen. Der Frequency-Master IV ist in der Lage, wie wir Menschen auch, Signale zu "hören" und auch zu erkennen! Wenn ein bekanntes Signal dabei ist, wird es auch sofort identifiziert und im Display dargestellt. Somit ist man, gerade als unbedarfter Anwender, in der Lage die Strahlungsquelle(n) einfacher zu identifizieren. Immer das stärkste oder die stärksten Signale werden detektiert und im Display dargestellt. Das DECT- Telefon vom Nachbarn ebenso wie das WLAN (WiFi) vom Internet- Café und natürlich auch der Mobilfunk.
Für die Analyse von 3G-, LTE-, UMTS-, 5G-... Signalen gibt es etwas Besonderes: Eine separate Signallampe, die immer dann aufleuchtet, wenn UMTS- typische WCDMA- Signalanteile detektiert werden.
Der eingebaute Akku ist für eine sehr lange Betriebszeit von bis zu 24 Stunden ausgelegt! Somit sind Langzeitaufzeichnungen ohne lästigen Einsatz von Akku- Powerpacks bzw. Netzgeräten möglich. Der interne Akku wird auch geladen, sobald der Frequency Master IV an einen Computer über ein USB-Kabel angeschlossen wird. Die Differenzierung der Strahlungsquellen mittels Audioanalyse ist ebenso Standard wie die gleichzeitige Unterscheidung von gepulstem und ungepulstem Strahlungsanteil. Zwölf farblich abgestufte LEDs signalisieren auf einen Blick, ob sich der Messwert im wahrsten Sinne des Wortes noch im grünen Bereich befindet, oder ob er sich schon in den roten Bereich hineinbewegt. Die farbliche Abstufung wurde nach aktuellen baubiologischen Empfehlungen wie z. B. SBM 2008 gewählt. Über ein Menü können die Maßeinheiten (mV/m oder W/m2) ausgewählt werden. Der Frequency Master IV hat eine serielle und eine USB- Computerschnittstelle sowie einen Schreiberausgang, über welchen dann die Messwerte direkt auf einem PC oder Drucker mitprotokolliert werden können (Langzeitaufzeichnungen).
Durch eine optional erhältliche PC- Software sind weitgehende Analyse- und Aufzeichnungsmöglichkeiten gegeben.
Technische Daten:
Frequenzbereich: ca. 1MHz bis 6.000MHz, teilweise kompensiert
(ca. 1MHz bis 10.000 MHz mit verminderter Genauigkeit)
Messverfahren: Detektorempfänger
Messbereich: 6mV/m bis 4.400mV/m bzw. 0,1 bis 50.000µW/m2 (=10pW/cm2 bis 5µW/cm2) max.
Messempfindlichkeit: besser als 0,1µW/m2 (=10pW/cm2)
Messunsicherheit: Grundgenauigkeit besser als ±3dB
Anzeige: LC- Display, 3-zeilig, analog und digital
Umgebungstemperatur: -5°C bis 40°C
Abmessungen: ca. 90mm x 220mm x 35mm
Funktionen: Gleichzeitige Messung von gepulsten und ungepulsten Signalen, Peak-Hold, selektierbare Maßeinheiten, einstellbare Lautstärke
Schnittstellen: Kopfhörerausgang, USB- oder serielle Schnittstelle, analoger Spannungsausgang 0-2,5VDC (Option)
Gewicht: ca. 500g
Stromversorgung: eingebauter NiMH- Akku
Betriebsdauer: ca. 24 Stunden bei vollgeladenem Akku
Lieferumfang: Frequency Master IV, 2 LogPer-Antennen, Aufdrehhilfe, Akkuladegerät, Messkoffer)
