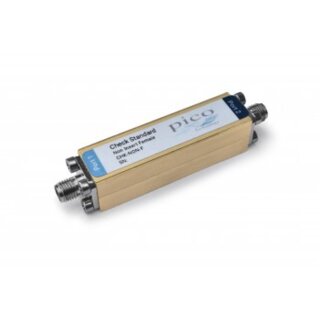

CHK-NON_F, nicht einfügbarer Prüfstandard SMA (f-f)
Prüfstandards, die aus einer kurzen Länge von unangepasster Leitung bestehen, werden dazu benutzt, um zu überprüfen, ob Ihr Vektor- Netzwerkanalysator ordnungsgemäß funktioniert.
Der TA431 CHK-NON-F ist ein Prüfstandard zur Verwendung mit einem nicht einfügbaren Messobjekt, mit Anschlüssen weiblich auf weiblich.
Er kann dazu verwendet werden, die Genauigkeit eines Netzwerkanalyse- Testaufbaus und dessen Kalibrierung vor und während oder nach den Messungen zu bewerten.
Ähnlich wie bei der Beatty- Leitung besteht jeder Prüfstandard aus einer kurzen, nicht angepassten Leitung (75mm mit 25 Ohm) mit einer vorhersagbaren, glatten und stabilen Fehlanpassungs- und Übertragungscharakteristik, die den Frequenzbereich des PicoVNA 106 überspannt. Diese Geräte bewerten die Systemmessgenauigkeit in Gegenwart von hohen und variierenden Fehlanpassungen und stellen somit eine anspruchsvolle Bewertung dar, auf der das Vertrauen in ein Setup aufgebaut werden kann.
Ein Vergleichstest- Hilfsprogramm wird in der PicoVNA 2- Software bereitgestellt, um den Vergleich mit einer Kombination von spezifizierten Messunsicherheiten für das Gerät, die Messleitungen und das Messgerät zu bewerten. Jeder Prüfstandard wird mit Touchstone- Messdaten auf dem USB- Speicher geliefert. Die Daten sind über PC3.5- Standards auf nationale Standards rückführbar. Die gelieferten Touchstone- Messdaten sind kompatibel mit und können auch zur manuellen Bewertung einer Messung mit VNAs anderer Hersteller verwendet werden.
|
Anschlüsse:
|
Parameter:
|
Min:
|
Max:
|
Impedanz (Ohm)
|
Bandbreite(GHz)
|
| Port 1: SMA weiblich |
Rückflussdämpfung |
< -30 dB |
> -6 dB |
25 |
6 |
| Port 2: SMA weiblich |
Rückflussdämpfung |
> -0,2 dB |
< -1,9 dB |
25 |
6 |
Unterstützt alle S- Parameter und nicht-einfügbare, bekannte und unbekannte durch Kalibrierungsmodi.
Technische Daten:
| Gerät: |
Bandbreite:
|
Rückflussdämpfung:
|
Einfügungdämpfung:
|
Bemerkung:
|
| TA431 |
0.3 bis 6000 MHz |
< -30 dB bis > -6 dB |
> -0,2 dB bis < -1,9 dB |
Gebildet aus 75mm einer 25 Ohm- nicht angepassten Leitung |
Referenzunsicherheit
|
Pegel und Frequenzbereich
|
Reflektion
MAG / Phase
|
Übertragung
MAG / Phase
|
| -15 dB bis 0 dB |
< 2 MHz |
0,99 dB / 11,3° |
0dB bis
+6 dB |
0,57 dB / 8,5° |
| > 2 MHz |
0,71 dB / 5,7° |
0,28 dB / 2,8° |
| -25 dB bis -15 dB |
< 2 MHz |
1,13 dB / 14,1° |
-40dB bis
0 dB |
0,42 dB / 2,8° |
| > 2 MHz |
1,41 dB / 8,5° |
0,14 dB / 1,4° |
-30 dB bis
-25 dB |
< 2 MHz |
4,24 dB / 28,3° |
-60dB bis
-40 dB |
0,71 dB / 11,3° |
| < 2 MHz |
3,54 dB / 21,2° |
0,42 dB / 5,7° |
| |
-80dB bis
-60 dB |
2,83 dB / 21,2° |
| 2,12 dB / 17,0° |
