Pico PT-104, 4-Kanal Temperaturlogger für Pt100-/Pt1000- Sensoren

Artikelnummer: PP682

  • misst Temperatur, Widerstand und Spannung
  • hohe Auflösung und Genauigkeit
  • arbeitet mit Pt100- und Pt1000- Sensoren
  • unterstützt 2, 3 und 4-Draht- Sensoren
  • keine ext. Spannungsversorgung notwendig
  • USB- und Ethernet- Schnittstellen
  • Kategorie: Pico Technology Datenlogger


    665,21 €

    inkl. 19% MwSt.

    Vorr. Lieferzeit: ca. 1 Woche

    : 9 - 10 Werktage

    St.


    Beschreibung

    PT-104, 4-Kanal- Temperatur- Logger für Pt100-/Pt1000- Sonden

    Der USB PT-104 ist ein 4-Kanal Temperatur- Datenlogger. Er bietet das Nonplusultra an Auflösung (0,001°C) und Genauigkeit (0,01°C).
    Neben der Temperatur kann er auch zur hochgenauen Aufzeichnung von Widerstand und Spannung benutzt werden.

    • Misst Temperatur, Widerstand und Spannung
    • Hohe Auflösung und Genauigkeit
    • Arbeitet mit  Pt100- und Pt1000- Sensoren
    • Unterstützt 2, 3 und 4-Draht- Sensoren
    • Keine ext. Spannungsversorgung notwendig
    • USB- und Ethernet- Schnittstellen
    • Mehrere Geräte können gleichzeitig an einem PC arbeiten

    Genauigkeit und Auflösung
    Obwohl präzise Temperatursensoren  fast überall erhältlich sind, war es schwierig, ihre Vorteile zu nutzen aufgrund von Fehlern, verursacht durch das Messgerät. Dagegen ist der USB PT-104 von sich aus genau durch sein innovatives Design. Anstatt sich auf Spannungs- Referenzen zu verlassen (die meist temperaturempfindlich sind), benutzt er Referenz- Widerstände, die extrem stabil sind (niedriger Temperaturkoeffizient und Abweichung). Der genaue Wert jedes Widerstands ist in einem EEPROM gespeichert und sorgt somit für äußerste Genauigkeit ( jährliche Neukalibrierung wird empfohlen). Ein leistungsstarker 24-Bit- A/D- Wandler wird verwendet, um die 0,001°C Auflösung zu erreichen.

    Temperatur
    Der USB PT-104 misst Temperaturen über Platinwiderstand- Sensoren. Beide verbreiteten Industriestandards (Pt100 und Pt1000) werden unterstützt. Das Gerät ist kompatibel mit 2-, 3- und 4- Draht- Sensoren (4- Draht- Pt100- Sensors werden für akkurate Messungen empfohlen). Eine Vielzahl von Pt100- Sensoren sind für die Anwendung mit dem USB PT-104 erhältlich.

    Widerstand
    Bei der Widerstandsmessung benutzt der USB PT-104 einen 4-Draht- Messkreis für größtmögliche Genauigkeit.
    Zwei Widerstands- Bereiche sind verfügbar: 0-375Ohm und 0-10.000Ohm. Das Gerät ist auf 0-375Ohm kalibriert, deshalb sollte dieser Bereich für Präzisionsmessungen benutzt werden..

    Spannung
    Für Spannungsmessungen kann jede Eingangsbuchse als Differenzial- Eingang mit Erdung (Masse) benutzt werden oder für zwei unsymmetrische Eingänge. Beide Eingänge müssen Null Volt oder mehr haben, aber es ist egal, welcher Eingang die höhere Spannung hat.
    Zwei Spannungsbereiche sind verfügbar: 0-115mV und 0-2.500mV. Für genaueste Messungen sollte der 0-2.500mV- Bereich verwendet werden.

    Software
    Der USB PT-100- Datenlogger wird mit der PicoLog- Datenlogger- Software geliefert. PicoLog erkennt automatisch, welcher Sensor angeschlossen ist und zeigt dann die Messwerte in den richtigen Einheiten an.
    Es wird auch ein Software- Entwicklungs- Kit mitgeliefert. Dieses enthält eine Reihe von Software- Treibern und Beispiel- Codes, die Sie zum Schreiben Ihrer eigenen Software benutzen können, oder um den USB PT-104 mit Software Dritter zu betreiben.

    Aber ich muss noch mehr Kanäle messen?
    Der USB PT-104 kann bis zu 4 Kanäle gleichzeitig messen. Sie brauchen mehr Kanäle? Kein Problem! Mit PicoLog können Sie bis zu 4 Pico- Datenlogger an einen PC anschließen -  damit können Sie dann 16 Kanäle aufzeichnen oder auch den USB PT-104- Logger mit anderen Pico- Geräten wie z. B. dem PicoLog 1000 Mehrkanal- Datenlogger gleichzeitig betreiben.

    Das Nonplusultra an Beweglichkeit
    Mit den USB- und Ethernet- Schnittstellen kann der USB PT-104 in einer Vielzahl von Situationen eingesetzt  werden. Wenn Sie eine portable Lösung brauchen, die an verschiedenen Orten zum Einsatz kommt und schnell einzurichten und anzuwenden ist, schließen Sie einfach den USB PT-104 über die USB- Schnittstelle eines Laptop- PCs an. Wenn Sie eine Situation über einen Zeitraum von Stunden oder Tagen  oder von einem abgelegenen Standort überwachen wollen, verbinden sie den USB PT-104 mit einem freien Port Ihres Netzwerks und dann greifen Sie entweder über Ihr LAN oder über das Internet  aus der Ferne zu (die Nutzung von "Power over Ethernet"- Technologie heißt, dass Sie nicht einmal eine separate Spannungsversorgung benötigen).


    Wenn Genauigkeit Priorität hat, dann brauchen Sie den USB PT-104!
    Der USB PT-104- Platinwiderstand- Datenlogger gibt Ihnen das Äußerste an Auflösung und Genauigkeit. Sie können Ihn zur Messung von Temperatur, Spannung und Widerstand einsetzen. Durch die USB- und Ethernet- Schnittstellen haben Sie die Wahl, wie Sie den USB PT-104 anschließen und mit Strom versorgen, zusammen mit der Möglichkeit, aus der Ferne über ein LAN oder das Internet auf den USB PT-104 zuzugreifen.

    Dieses Pico- Messgerät ist gegen Aufpreis mit Kalibrier- Zertifikat lieferbar!

    Technische Daten USB PT-104:

    Eingang/Ausgang


    Temperatur
    Widerstand
    Spannung
    Sensor
    Pt100, Pt1000
    -
    -

    Messbereich

    -200 bis +800 °C
    0 bis 275 Ohm
    0 bis 10 kOhm
    0 bis 115 mV
    0 bis 2,5 V

    Linearität

    20 ppm

    Genauigkeit (bei 25 °C)

    0,01 °C
    20 ppm
    0,2% (2,5 V)

    Temperaturkoeffizient

    5 ppm/°C
    5 ppm/°C
    100 ppm/°C

    Effektivwert- Rauschen mit Filter

    0,01 °C
    10 ppm
    10 ppm

    Auflösung

    0,001 °C
    1 µOhm
    0,156 µV

    Überlast- Schutz

    ±30 V

    Anzahl der Eingänge

    4

    Wandler- Auflösung

    24 Bit

    Umwandlungs- Zeit

    720 ms pro Kanal

    Eingangs- Anschlüsse

    4-Pol- Mini DIN- Buchsen

    Eingangs- Impedanz

    >1 MOhm

    Ausgangs- Anschlüsse

    USB- und Ethernet- Buchsen



    PC- Anforderungen

    Minimum
    Prozessor: Pentium II Prozessor, oder äquivalent
    Speicher: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) Minimum
    Betriebssystem: 32- oder 64-Bit- Edition von Microsoft Windows XP SP2, Vista oder Windows 7
    Schnittstellen: USB 2.0- kompatibel
    Empfohlen
    Prozessor: 2 GHz Pentium IV Prozessor, oder äquivalent
    Speicher: 256 MiB (XP) / 1 GiB (Vista / Win 7)
    Betriebssystem: 32- oder 64-Bit- Edition von Microsoft Windows XP SP2 (oder höher), Vista oder
    Windows 7
    Schnittstellen: USB 2.0- kompatibel



    Umgebungs- Bedingungen

    Betriebs- Umgebung
    Temperaturbereich
    Feuchte- Bereich

    0 °C bis 70 °C (20°C bis 30°C für die angegebene Genauigkeit)
    20% bis 90% r.F., nicht kondensierend
    Lager- Umgebung
    Temperaturbereich
    Feuchte- Bereich

    -20 bis +80°C
    5 bis 95% r.F., nicht kondensierend



    Physikalische Abmessungen

    Abmessungen
    184 x 135 x 36 mm
    Gewicht
    350 g



    Software

    PicoLog für Windows
    Die PicoLog- Datenlogger- Software kann bis zu 1 Million Messwerte aufzeichnen.
    Leistungsmerkmale:
    Mehrfach- Ansichten - Daten- Ansicht als Grafik, Tabelle oder Text
    Parameter-  Skalierung - Umwandlung von Roh- Daten in passende technische
    Maßeinheiten
    Mathematische Funktionen - Gleichungen zur Berechnung zusätzlicher Parameter
    Alarmschwellen- Alarm bei Überschreiten eingestellter Grenzwerte
    IP- Networking - Messungs- Übertragung über ein LAN oder über das Internet
    Software- Entwicklungs- Kit
    Wachsende Sammlung von Treibern und Beispielcodes für viele Programmiersprachen



    Sprachen- Unterstützung

    Software
    PicoLog
    Volle Unterstützung für Englisch, Französisch und Deutsch;
    nur die Menüs  für Italienisch, Spanisch und Schwedisch
    Dokumentation
    Handbuch
    Programmier- Anleitung

    Englisch, Französisch, Deutsch, Italienisch, Spanisch
    Englisch



    Allgemeines

    Zusätzliche Hardware
    (im Lieferumfang)
    USB 2.0- Kabel, Ethernet- Kabel, Handbücher, Software- CD-ROM
    PC- Schnittstellen
    USB 2.0 (USB 1.1- kompatibel) oder Ethernet (Kabel im Lieferumfang)
    Spannungsversorgung
    Gespeist über die USB  oder Ethernet- Schnittstelle
    Prüfzeichen
    FCC (EMV), CE (EMV und NSR), RoHS
    Garantie
    5 Jahre auf  Hardware- Herstellungsfehler


    Optionales Zubehör:

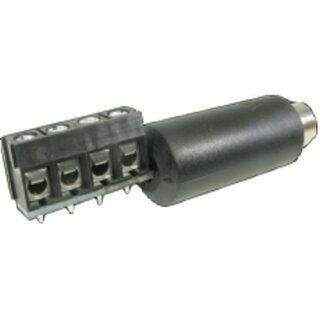

    PT-104- Adapter mit Schraubanschlüssen
    Mini- DIN- Stecker für Pt100-/Pt1000- Fühler
    Für passende Pt100- und Pt1000- Sonden klicken Sie bitte hier!


    Auflösung: 24 Bit
    Kanäle: 4-Kanal
