TW500, Potentialtrenner für 0/4-20mA- Normsignale, 3 Kanäle

Weitere Variationen wählen

  • ArtikelNr.: TW500-3-1
  • Vorr. Lieferzeit: ca. 1 Woche
  • : 2 - 3 Werktage
  • Unser Preis : 305,83 €
  • inkl. 19% MwSt.
Wird geladen ...

  • Kanäle
Hersteller:
Kategorie:

Beschreibung

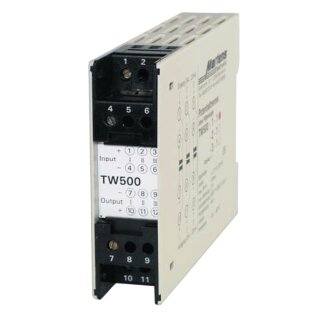

TW500, Potentialtrenner für 4-20mA- Normsignale

  • 1, 2 oder 3 Kanäle
  • Sichere Trennung nach VDE0110 Gruppe 2
  • Hohe Genauigkeit
  • Kleiner Spannungsabfall
  • 22,5mm Normgehäuse für Tragschienenmontage

Potentialtrenner TW500 bieten die kostengünstigste Möglichkeit zur galvanischen Trennung von 0/4 ... 20 mA Stromsignalen. Die Trennung gewährleistet zum Beispiel eine sichere Entkopplung des Sensorkreises vom Auswertekreis. Die gegenseitige Beeinflussung verschiedener Messkreise durch Masse- oder Erdpotentiale wird ausgeschlossen. Die Integration von bis zu 3 Kanälen in einem 22,5 mm Gehäuse ermöglicht eine platzsparende Montage.


Technische Daten:

Eingang:
Strom: 0(4) - 20mADC
max. Strom: 100mA
max. Spannung: 27VDC
Spannungsabfall: <2,7V (I < = 20mA)
Prüfspannung: 4kVDC Eingang/Ausgang
Isolationsspannung: 630V ~ = nach VDE 0110 Gruppe 2
Arbeitstemperatur: -20 bis +60°C
CE- Konformität: EN55022, IEC61000-4-2/4

Ausgang:
Strom: 0(4) - 20mA
max. Strom: max. Eingangsstrom
Bürde: <1200 Ohm (I < = 20mA
Ausgleichszeit (T90): <30ms
Grundgenauigkeit: <0,1%
Bürdenfehler: <0,0008%/Ohm
Temperaturfehler: <0,001%/°C
Restwelligkeit: <0,2%

Gehäuse:
Ausführung: Normgehäuse aus Makrolon 8020 UL94V-1
Gewicht: ca. 140g
Schutzart: Gehäuse IP30, Klemmen IP20 nach BGV A3
Anschluss: Schraubklemmen mit Drahtschutz, max. 2,5mm²
