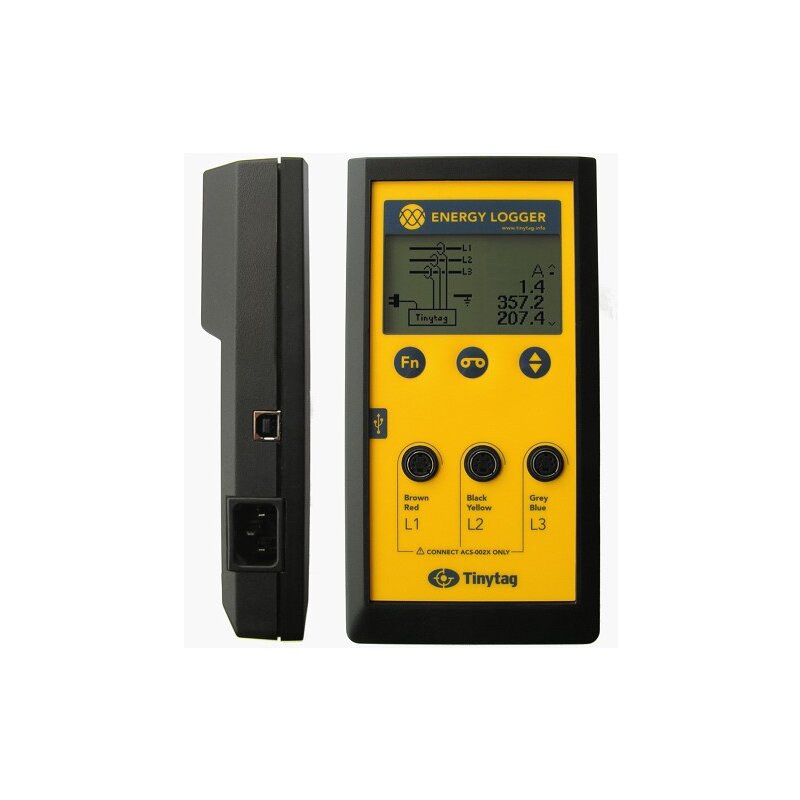

TGE-0001, Tinytag Energy Logger- Set, nichtinvasiver Energie- Datenlogger

Artikelnummer: TGE-0001
Kategorie: Service- Messgeräte
Hersteller: Tinytag / Gemini

Voraussichtlich ab 11. September 2023 wieder lieferbar!
Mit Standard- Ø85mm- Messspulen
Hohe Genauigkeit: Nur 2% bei Leistungsmessung!
Leicht zu bedienen, selbstkonfigurierend
Zeichnet Strom, Spannung, Leistung, Leistungsfaktor auf
Speicher für 6 Wochen (bei Aufzeichnung alle 5 min)
Sicher und nichtinvasiv (ohne Auftrennen der Stromkreise)
Kostengünstig
Einzel- und Dreiphasen- Überwachung
Kann ohne PC gestartet werden
Komfortable Software im Lieferumfang

1.420,86 €

inkl. 19% MwSt.

Vor. Lieferzeit: ca. 2 Wochen
: 7 Werktage (Ausland)

St.

Beschreibung
Bewertungen

TGE-0001, Tinytag Energy Logger- Set, nichtinvasiver Energie- Datenlogger

Voraussichtlich ab 11. September 2023 wieder lieferbar!
Mit Standard- Ø85mm- Messspulen
Hohe Genauigkeit: Nur 2% bei Leistungsmessung!
Leicht zu bedienen, selbstkonfigurierend
Zeichnet Strom, Spannung, Leistung und Leistungsfaktor auf
Speicher für 6 Wochen (bei Aufzeichnung alle 5 min)
Sicher und nichtinvasiv (ohne Auftrennen der Stromkreise)
Klein, portabel und leichtgewichtig
Kostengünstig
Einzel- und Dreiphasen- Überwachung
Kann ohne PC gestartet werden
Komfortable Software im Lieferumfang

Dies ist ein hochgenaues, preiswertes Messgerät mit Datenlogger für Effektivströme, Effektivleistung und Leistungsfaktor in 1- oder 3-phasigen Stromnetzen. Die gespeicherten Messwerte können später in den PC geladen werden und dort gespeichert, angezeigt und ausgedruckt oder auch in Tabellenkalkulations- Programme exportiert werden. Mit dem Energy Logger können Stromverbrauchs- Profile erstellt werden, die Grundlagen für Energiesparmaßnahmen sind.

Der Energy Logger wird vorzugsweise in folgenden Branchen eingesetzt:

Universitäten, Architektur- Hochschulen
Energieberatung
Elektrogeräte- Hersteller
Gebäude- Management
Energieversorger, Stadtwerke
Produktionsleitung

Download YouTube- Präsentation:

Tinytag Energy Logger (englisch)

Hauptmerkmale:

Portabel: Das Gerät wird mit eigener Tragetasche geliefert. Es ist klein und leicht und dadurch ideal für den Einsatz bei Ortsbegehungen.

Einfache Anwendung: Wählen Sie die benötigte Anschluss- Art und der Logger zeigt Ihnen schrittweise Anweisungen für die Spulen- und Kabelanschlüsse an.

Schnelle und leichte Anbringung der Spulen: Der Strom wird über nichtinvasive flexible Rogowskispulen gemessen, die einfach um die Leiter herum (wo größere starre Stromzangen nicht passen würden), eingeklickt werden und der Spannungswert wird über eine Standard- Netzleitung mit Schuko- Stecker abgegriffen.

Selbst- Konfiguration: Sobald es angeschlossen ist, konfiguriert es sich selbst, und die Strom-, Spannungs-, Leistungs- und Leistungsfaktor- Messwerte werden angezeigt.

Keine komplizierten Einstell- Prozeduren: Die Stromspulen müssen nicht in der Stromflussrichtung angeschlossen werden und sie müssen nicht speziellen Anschlussbuchsen zugeordnet werden. Die mitgelieferten Spulen können um Stromleiter mit bis zu 85mm Durchmesser angeschlossen werden.

Stichproben oder Langzeit- Aufzeichnung: Das Gerät kann für Stichproben oder für Langzeit- Aufzeich-nungen zur Erstellung von Stromverbrauch- Profilen eingesetzt werden.

PC vor Ort nicht erforderlich, um die Protokollierung zu starten: Drücken Sie einfach eine Taste auf dem Logger, und die Protokollierung kann mehrfach gestartet und gestoppt werden, um die Überwachung von unterschiedlichen Betriebsmitteln bei einer Ortsbegehung zu ermöglichen. Es werden separate Dateien für jede Messreihe angelegt, für die Darstellung in der Tinytag Explorer- Software.

Einfacher Download, Anzeige und Datenmanagement: Die Daten werden über die intuitive Tinytag Explorer- Software angezeigt und verwaltet und können einfach in Tabellenkalkulationsprogramme wie Excel exportiert werden. Für die Profil- Erstellung von Gebäuden können die Daten mit Temperatur- und relative Feuchte- Daten anderer Logger der Tinytag- Palette kombiniert werden.

Aufhängung: Der Logger hat einen Haftmagneten auf der Gehäuserückseite und kann während des Betriebes an Metall- Oberflächen geheftet werden.

Anzeige: Das Gerätedisplay zeigt den momentanen Effektivstrom von allen drei Phasen an, die momentane Effektivspannung und die momentane Gesamtleistung.

Automatische Software- Berechnungen: Wenn Daten in die Tinytag Explorer-Software heruntergeladen werden, werden folgende Informationen berechnet und angezeigt:

Strom- Spitzenwert und -Mittelwert
Leistungs- Spitzenwert und - Mittelwert
Gesamtleistungs- Spitzenwert und Mittelwert
Energieverbrauchs- Informationen (kWh)
Ein Leistungsfaktor für jede Phase

Automatische Kurvenform- Erkennung: Die Spannungs- Referenz zeichnet die Kurvenform von einer der Phasen auf und diese wird auch als Referenz für die anderen beiden gebraucht.

Hohe Genauigkeit: Der Logger tastet einen 5kHz- Daten- Burst alle paar Sekunden ab und erstellt ein genaues Profil der Kurvenform. Dadurch ist das Gerät Spitze beim genauen Erfassen von induktiven und komplexen Lasten, dort wo die Kurvenform keine echte Sinusform hat.

Datenloggen: Wenn Dreiphasen- Strom und Spannung aufgezeichnet werden, speichert das Gerät 6 Wochen lang Messwerte im voreingestellten 5min- Intervall (dieses kann beliebig von 30s bis 10 Tage über die Explorer- Software geändert werden).

Backup- Batterien: Wenn die Netzanschluss- Leitung angeschlossen ist, wird der Logger über die Netzspannung gespeist. Wenn Ströme ohne angeschlossene Netzspannung aufgezeichnet werden, kann das Gerät 2 Monate lang aufzeichnen, mit Hilfe der 4 vom Anwender austauschbaren AA- Batterien.

Der TGE-0001 Energy Logger wird im Koffer mit folgendem Zubehör geliefert:

3 x ACS-0020: Standard- Rogowski- Messspulen, Ø85mm

1 x SWCD-0090: Tinytag Explorer- Software

1 x CAB-0030: UK- Netzanschluss- Leitung

1 x CAB-0031: EU- Netzanschluss- Leitung

1 x CAB-0032: USB- Schnittstellenkabel

1 x 9800-0112: deutsches Bediener- Handbuch

Technische Daten:

Messbereiche:

Strom: 2.000A AC eff (momentaner Spitzenstrom)

Nennspannung: 200-253V AC

Nennfrequenz: 50/60Hz

Anzeige- Auflösung:

Strom: 0,1A

Spannung: 0,1V

Leistung: 0,1 oder 0,01kW, abhängig von der Höhe der gemessenen Belastung

Genauigkeit

Effektivstrom: 1% des Messwerts ±0,5A (über 10A)

Effektivspannung: 0,5% des Messwerts

Leistung (kW): 2% des Messwerts

Leistungsfaktor: <0,02 Fehler (über 1kW)

Abtastfrequenz: 5kHz- Messwerte- Burst alle 2s

Mess- Spulen:

Messprinzip: Rogowskispule

absoluter Maximalstrom: 5kA AC eff

Spulen- Dicke: Ø8mm

Spulen- Innendurchmesser: 85mm (typisch)

Kabellänge: 1m

Gewicht: 72g

Datenlogger:

Aufzeichnungs- Intervall: 30s bis 10 Tage

Speicherkapazität: 6 Wochen bei Aufzeichnungsintervall: 5min

Betriebstemperaturbereich: 0 bis +50°C

Betriebs- Luftfeuchte: max. 95% (nicht kondensierend)

Max. Betriebs- Höhe über NN: 3.000m

PC- Anschluss: USB- Schnittstelle

Spannungsversorgung (Backup): 4 x 1,5V AA (Mignon) Alkali- Batterien

Batterie- Standzeit: typisch 60 Tage, bei einer Batteriekapazität von 2500mAh.

Haftmagnet auf der Geräte- Rückseite zum Befestigen des Loggers auf ferromagnetischen Oberflächen

Gehäuse- Abmessungen: 195 x 102 x 50mm³ (L x B x T)

Gewicht Datenlogger: 600g, incl. Batterien

Garantie: 1 Jahr auf Herstellungsfehler

Zulassungen:

EMV: EN 61326-1; CE

Sicherheit: EN 61010-1: 2010,

IEC 61010-1 (3. Auflage): 2010

IEC 61010-2-030 (1. Auflage): 2010

Für große 175mm- Spulendurchmesser wählen Sie bitte Tinytag Energy Logger TGE-0002

Bitte beachten: Dieses Produkt wird nur in der EU und in Australien verkauft!
